Công tắc nhiệt

Ứng Dụng Nguyên Liệu: Hơi

Ứng Dụng Sử Dụng:

• Dùng để đóng mở khi áp suất/ nhiệt độ trong hệ thống đạt mức thiết lập ban đầu
• Sử dụng phổ biến trong hệ thống máy bơm, máy nén khí, hệ thống xây dựng PCCC, công nghiệp nước – khí – hơi.

Thông số kỹ thuật của công tắc nhiệt:

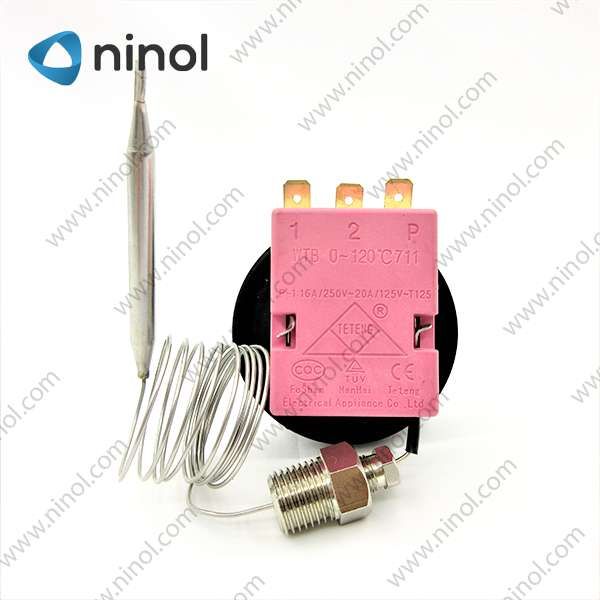

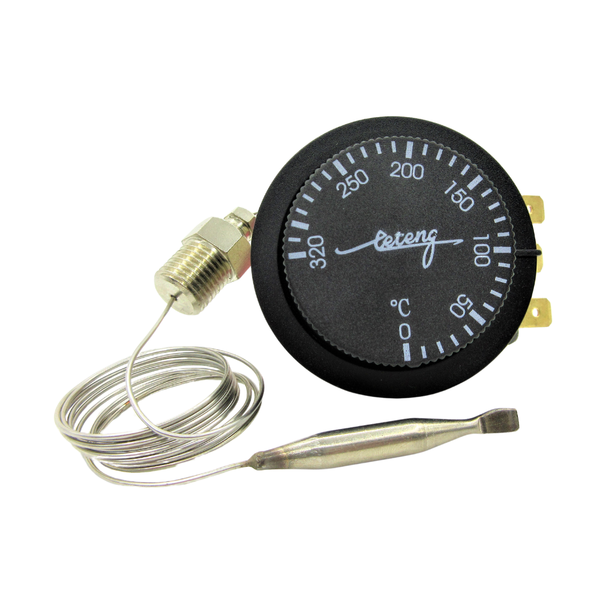

CÔNG TẮC NHIỆT TETENG

Công tắc nhiệt Teteng khống chế và duy trì nhiệt độ cần thiết trong buồng lạnh, ngăn đông hoặc nhiệt độ trong phòng.

Ưu điểm của chỉnh nhiệt

- Giúp điều chỉnh, chủ động nhiệt độ tối đa.

- Tránh việc sử dụng nhiệt độ cao trong thời gian dài gây hư hỏng thiết bị hoặc nhiệt độ quá thấp không bảo đảm hiệu suất.

- Giá thành rẻ hơn rất nhiều so với các loại đồng hồ điều khiển nhiệt. Phù hợp với các loại nồi thông dụng.

- Chức năng hoạt động chuyên biệt nên độ bền rất cao.

- Khả năng lắp đặt, thanh thế dễ dàng chỉnh nhiệt là một trong những linh kiện quan trong nhất của mỗi chiếc nồi điện như: nồi nấu phở, nồi hầm xương, nồi trần bánh phở…

Cấu tạo

Gồm một đầu cảm nhiệt chứa môi chất dễ bay hơi để lấy tín hiệu nhiệt độ buồng lạnh biến thành tín hiệu áp suất.

Hộp xếp dùng để chuyển tín hiệu áp suất ra độ giãn nở cơ học của hộp xếp, vì giữa hộp xếp và đầu cảm nhiệt có ống dẫn.

Cơ cấu đòn bẩy để biến độ giãn nở hộp xếp ra động tác đóng ngắt tiếp điểm cho một cách dứt khoát.

Có thêm hệ thống lò xo và vít điều chỉnh nhiệt độ từ chế độ ít lạnh nhất đến lạnh nhất.

Nguyên lý hoạt động

– Khi nhiệt độ dàn lạnh giảm xuống dưới mức yêu cầu, áp suất trong đầu cảm nhiệt và trong hộp xếp giảm đến mức cơ cấu lật bật xuống dưới ngắt tiếp điểm làm máy nén ngưng hoạt động.

– Nhiệt độ trong buồng lạnh dần tăng lên, áp suất trong hộp xếp tăng theo, hộp xếp dãn dần ra. Khi nhiệt độ tăng quá mức cho phép cũng là lúc hộp xếp đẩy cơ cấu lật lên phía trên đóng mạch cho động cơ hoạt động trở lại.

– Để các tiếp điểm đóng và ngắt dứt khoát người ta bố trí cơ cấu lật hoặc nam châm vĩnh cửu để hút tiếp điểm.

– Khi điều chỉnh nhiệt độ buồng lạnh bằng cách xoay núm điều chỉnh từ vị trí nhỏ đén vị trí lớn thực chất là điều chỉnh sức căng ban đầu của lò xo. Mỗi lần thay đổi vị trí núm xoay của lò xo thì nhiệt độ trong buồng lạnh thay đổi từ 570C. Các số ghi trên bảng chia độ hoặc các kí hiệu khác không chỉ ra nhiệt độ của buồng lạnh mà chỉ quy ước định tính để chỉ độ lạnh lớn hay nhỏ.

Quý khách có thể tham khảo các loại đồng hồ, rơ le áp suất khác cửa hàng Ninol cung cấp tại đây.
