Bộ lọc điều áp Airtac AFR, BFR
Xuất xứ: Đài Loan.
Nguyên Liệu: Hợp kim, nhựa.
Đơn vị: Bộ
Hotline/Zalo: 0909 373 830
Email: cskh@ninol.com
*** Freeship trong phạm vi 5km đơn hàng từ 250k
*** Liên hệ để nhận thêm thông tin:
Hotline/Zalo: 0909 373 830
Email: cskh@ninol.com
> Nếu do lỗi nhà sản xuất: Shop sửa chữa sản phẩm miễn phí hoặc 1 đổi 1 trường hợp sản phẩm không có linh kiện thay thế.
> Nếu do lỗi sử dụng: Quý khách vui lòng gửi sản phẩm về shop và shop chỉ tính phí công sửa chữa và linh kiện thay thế (nếu cần)
> Trường hợp sản phẩm không sửa được. shop sẽ gửi trả sản phẩm về cho quý khách
*** Lưu ý: Chính sách bảo hành không áp dụng với 1 số sản phẩm đặc biệt.
*** Vui lòng liên hệ nhân viên CSKH 0909 373 830 để biết thêm chi tiết về sản phẩm.
*** Ninol hỗ trợ phí vận chuyển cho việc đổi / trả trong trường hợp GIAO NHẦM.
Nếu đổi sản phẩm:
> Ninol hỗ trợ đổi 1 lần trong vòng 7 ngày kể từ ngày nhận hàng.
Sản phẩm đổi phải là sản phẩm chưa qua sử dụng, không bị dơ bẩn
> Sản phẩm đổi phải có giá bằng hoặc thấp hơn giá sản phẩm đã mua.
> Trường hợp sản phẩm được đặt trong thời gian diễn ra chương trình khuyến mãi, quý khách vui lòng đổi sản phẩm trong thời gian diễn ra chương trình để được áp dụng mức giá ưu đãi.
Trả sản phẩm
> Ninol hỗ trợ trả hàng trong trường hợp lỗi do nhà sản xuất trong vòng 7 ngày kể từ khi nhận hàng.
> Lưu ý: Ninol KHÔNG hỗ trợ đổi trả nếu sản phẩm là hàng cũ.
Cửa hàng Linh kiện công nghiệp Ninol
-
Linh Kiện Công Nghiệp Ninol: 193 Tạ Uyên, phường 4, quận 11
Đặc Điểm:
- Bộ lọc cần dầu bôi trơn trong quá trình hoạt động, hiệu quả tách nước cao, có thể điều chỉnh lưu lượng, áp suất trong đường ống.
- Kích cỡ lọc chính xác: 5~40μm.
- Cấu trúc bộ lọc tinh tế và nhỏ gọn, thuận tiện cho việc cài đặt và ứng dụng.
Ứng Dụng Nguyên Liệu: Khí.
Ứng Dụng Sử Dụng: Lọc chỉnh chiếc AFR/ BFR có chức năng điều chỉnh áp suất khí nén và lọc tách giúp loại bỏ được các chất bẩn trong hệ thống khí nén.
Thông số kĩ thuật của Bộ lọc điều áp Airtac AFR, BFR:
| Mã sản phẩm | Kích thước cổng kết nối (mm) | Áp suất hoạt động (Mpa) | Áp suất hoạt động tối đa (Mpa) | Áp suất nổ (Mpa) | Nhiệt độ hoạt động | Dung tích của cốc lọc |

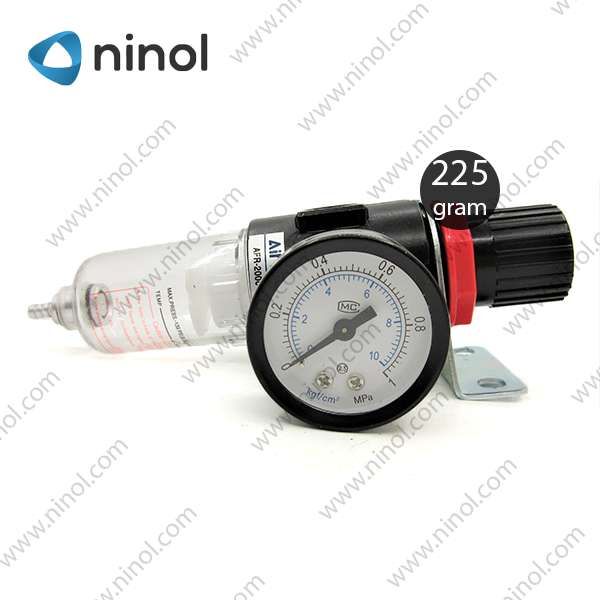

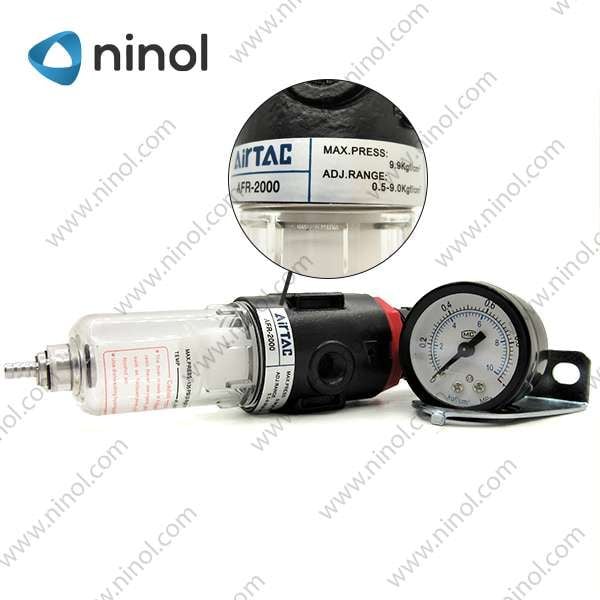

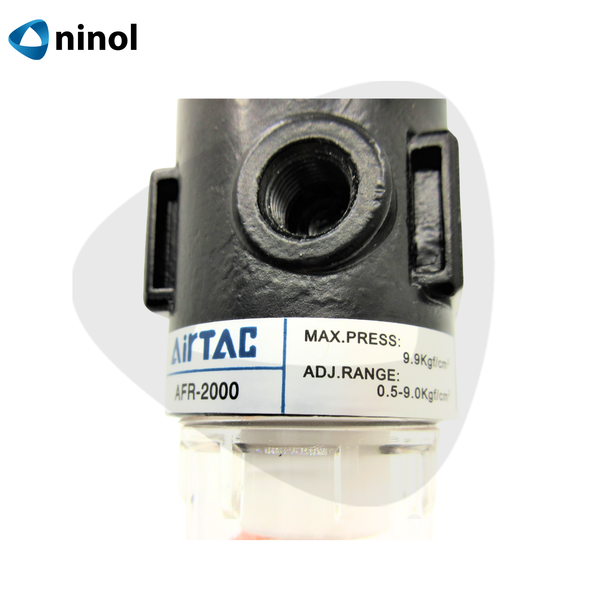

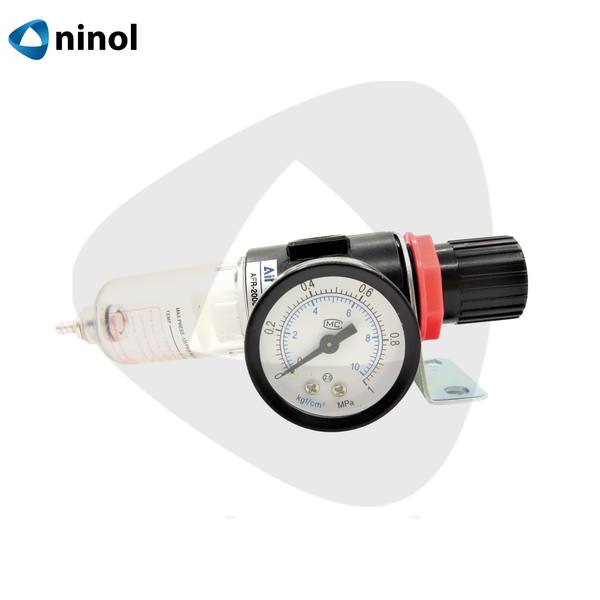

| AFR-2000 | 13 | 0.05-0.9 | 1.0 | 1.5 | -5 ° C đến 70 ° C | 15CC |

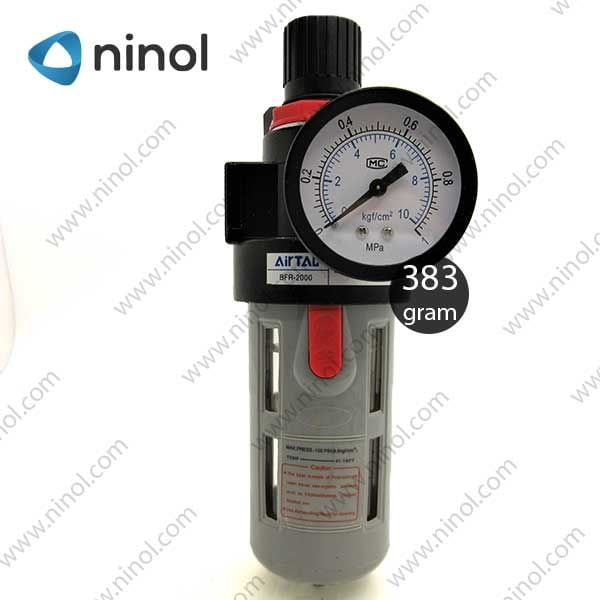

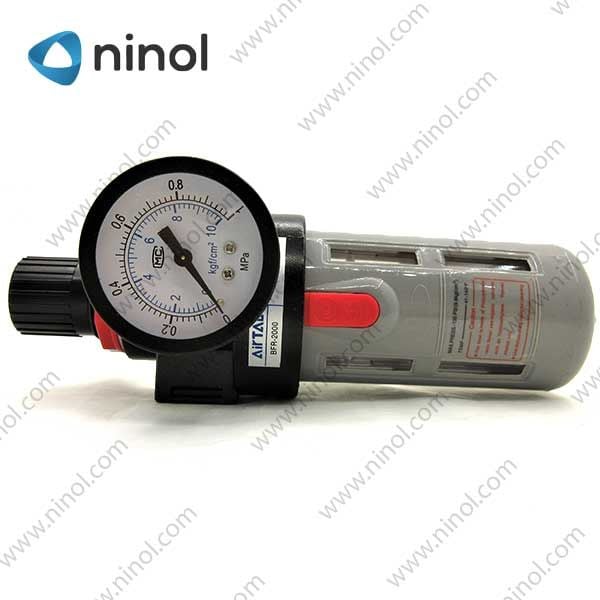

| BFR-2000 | 13 | 0.05-0.9 | 1.0 | 1.5 | -5 ° C đến 70 ° C | 60CC |
| BFR-3000 | 17 | 0.05-0.9 | 1.0 | 1.5 | -5 ° C đến 70 ° C | 60CC |
| BFR-4000 | 21 | 0.05-0.9 | 1.0 | 1.5 | -5 ° C đến 70 ° C | 60CC |
VAN ĐIỀU ÁP KHÍ NÉN AFR/BFR
Bộ điều chỉnh bộ lọc không khí là điều chỉnh kênh chính của áp suất không khí thành giá trị áp suất mà thiết bị điều khiển cần thiết sau khi lọc thông qua giải nén.
Lọc khí được lắp ở đầu ra của máy nén khí, trên các đường ống dẫn khí, trước các thiết bị sử dụng khí nén. Tác dụng chính là lọc nước, lọc dầu, lọc tạp chất, giúp khí được sạch và khô hơn. Lọc khí nén đơn Airtac là sản phẩm của hãng Airtac chuyên sản xuất thiết bị khí nén, thủy lực.
Ưu điểm
- Thiết kế nhỏ gọn, có thể lắp vào các vị trí hẹp
- Tích hợp bộ lọc và điều áp, có thể sử dụng cùng lúc nhiều chức năng của sản phẩm.
- Có thể lọc các hạt nhỏ, giữ cho không khí sạch sẽ.
- Bất kể kích thước của Áp suất đầu vào và biến động dòng chảy, luôn có thể duy trì áp suất đầu ra ổn định.
- Có các bộ phận thay thế trong trường hợp bị hỏng, chỉ cần thay bộ phận mới vào, không cần mua lại hẳn bộ lọc mới
- Sản phẩm bền bỉ, tuổi thọ sử dụng dài
- Dễ sử dụng và lắp đặt.
- Lọc khí đơn Airtac có các kích thước từ nhỏ tới lớn, Các chân ren : 13 mm, 17 mm, 21 mm , 27 mm
Cấu tạo
Mặt trước của bộ lọc khí nén Airtac gồm có model sản phẩm, trên thân gồm:
- Cổng vào bộ lọc đây là đường đưa áp suất vào.
- Cổng ra bộ lọc khí nén sau khi được lọc tách nước thì không khí sẽ đi ra theo cổng này.
- Bên dưới của bộ lọc là cổng mà nước và chất bẩn sẽ thoát ra ngoài (hay còn gọi là đường xả nước của bộ lộc hơi).
- Van điều áp và đồng hồ, để điều chỉnh áp suất khí nén đi qua.
Nguyên lý hoạt động
Khi khí nén đi tới bộ lọc, khí nén sẽ đi qua bộ lọc lưới hình ống, tạo ra sự ngưng tụ. Tại đây, các hạt lớn hơn được hấp thụ trên bộ lọc và nước sẽ ngưng tụ thành các giọt lớn hơn, sau đó có thể đi vào buồng tách. Khí nén được làm chậm lại, làm cho các hạt ngưng tụ trên một miếng đệm giống như tổ ong, cho phép các giọt nước đi xuống đáy hệ thống thoát nước và thông qua van xả để xả (van xả có thể là xả thủ công hoặc xả tự động). Trong giai đoạn này, lọc được khoảng 95% các giọt nước, dầu và các lạt bụi lớn.
Khí nén được dẫn vào bộ lọc từ đường ống nối cổng P1. Tấm xoắn sẽ làm cho dòng khí chuyên động xoáy lốc. Do chuyển động xoáy lốc này các hạt bụi và nước có trong khí nén sẽ bi tác dụng lưc li tâm và chuyển động hướng ra ngoài, đập vào thành trong của chén lọc và chảy xuống đáy chén lọc. Không khí chảy qua bộ lọc khí, ở đó chúng được lọc 1 lần nữa trước khi chảy đến van điều áp.
Chất ngưng tụ được xả ra ngoài thông qua van xả. Dựa vào sự chỉnh định màng, bằng việc xoay vít điều chỉnh, chi tiết làm kín hình côn sẽ cho phép nhiều hay ít khí nén đi tới cổng ra P2. Nếu áp suất phía P2 cao hơn phía P1, màng bị đẩy hướng lên trên, khí nén sẽ thoát ra thông qua 1 lỗ nhỏ trên nắp.
Đồng hồ là phương tiện để theo dõi và điều chỉnh áp suất trong bộ lọc.
Công dụng của van điều áp khí nén
- FR2000 bộ lọc không khí điều chỉnh là điều chỉnh Các kênh chính của áp suất không khí để một giá trị áp suất những gì các điều khiển thiết bị cần thiết sau khi lọc thông qua giải nén.
- Không có vấn đề kích thước của đầu vào áp suất và lưu lượng biến động, luôn luôn duy trì một ổn định áp lực đầu ra
- Trọng lượng nhẹ, kích thước nhỏ, dễ dàng cài đặt và bảo trì
- Có thể lọc các hạt nhỏ, giữ cho không khí sạch
- Nếu áp lực đầu ra là cao hơn so với các thiết lập áp lực, xả áp lực của các bầu không khí để duy trì một đầu ra ổn định
- Ứng dụng: máy nén khí, công cụ khí nén và khí khác kết nối cài đặt, có hiệu quả lọc không khí độ ẩm.
Chính vì thế van điều áp khí nén được xem là công cụ hỗ trợ đắc lực của máy nén khí, chuyên sử dụng để điều chỉnh giảm áp, giới hạn áp lực của trên đầu ra của hệ thống đường ống dẫn khí nén cho những máy móc sau:
– Bình bọt tuyết rửa xe
– Máy nén khí mini, máy nén khí công nghiệp, máy nén khí piston,….
– Máy bơm mỡ khí nén
– Máy móc trong các nhà máy sản xuất, trong hệ thống đường ống truyền tải và một số ứng dụng khí nén khác.
Cách sử dụng bộ lọc hơi
Cách thức sử dụng bộ lọc khí nén vô cùng đơn giản, tuy nhiên có hai điều mà người dùng phải hết sức lưu ý nhằm tránh hỏng hóc. Lưu ý thứ nhất, đó là phải lắp dây hơi theo đúng chiều mũi tên khắc laze trên thân lọc, hoặc theo chiều IN (chiều khí đi vào) và OUT (là chiều khí đi ra)
Bên cạnh đó, một lưu ý nữa mà người dùng phải hết sức thận trọng trong quá trình sử dụng, đó là điều chỉnh van điều áp khí nén. Có một lỗi mà đa số những người dùng lần đầu mắc phải, đó là chưa kéo phần tay vặn lên mà đã điều chỉnh khí nén rồi, trong trường hợp này đồng hồ áp vẫn sẽ đứng yên (dù quấn băng tan đầy đủ) và tai hại hơn là cổ van sẽ gẫy do áp lực khí nén tác dụng lên quá lớn. Để thao tác chính xác với van điều áp, trước tiên chúng ta kéo phần làm việc lên để lộ phần nhựa da cam (như mô tả trong hình dưới), xoay van theo chiều dấu cộng - trừ và cuối cùng là đóng phần tay xoay trở về vị trí ban đầu để cố định mức áp suất mong muốn.
Bộ lọc khí nén AIRTAC series AFR và BFR có các model sau:
AFR2000 (Bộ lọc đôi, ren 1/4″, 13mm)
BFR2000 (Bộ lọc đôi, ren 1/4″, 13mm)
BFR3000 (Bộ lọc đôi, ren 3/8″, 17mm)
BFR4000 (Bộ lọc đôi, ren 1/2″, 21mm)
