Van Nước – Cấu Tạo, Chức Năng Và Ứng Dụng Trong Hệ Thống Cấp Thoát Nước

Van nước là một trong những thiết bị quan trọng nhất trong hệ thống đường ống công nghiệp và dân dụng. Từ việc cung cấp nước sạch, điều khiển dòng chảy đến bảo vệ các thiết bị trong hệ thống, van nước giữ vai trò then chốt để đảm bảo hoạt động ổn định và an toàn.

1. Van nước là gì?

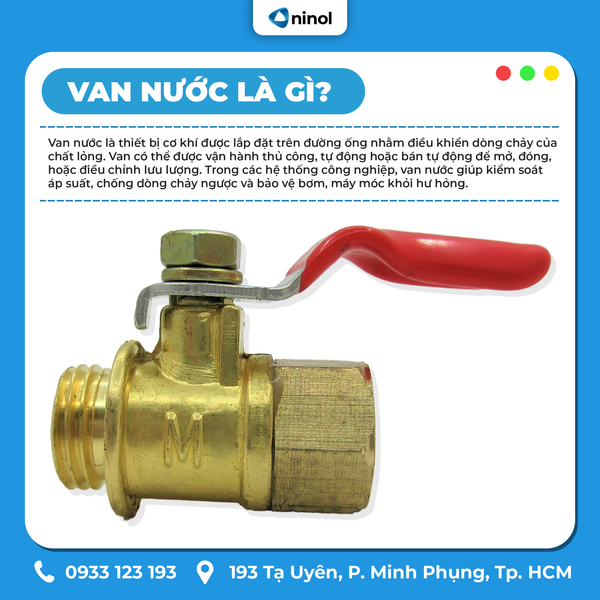

Van nước là thiết bị cơ khí được lắp đặt trên đường ống nhằm điều khiển dòng chảy của chất lỏng. Van có thể được vận hành thủ công, tự động hoặc bán tự động để mở, đóng, hoặc điều chỉnh lưu lượng. Trong các hệ thống công nghiệp, van nước giúp kiểm soát áp suất, chống dòng chảy ngược và bảo vệ bơm, máy móc khỏi hư hỏng.

Van nước được sử dụng phổ biến trong:

• Hệ thống cấp nước sạch

• Hệ thống nước thải và xử lý nước

• Hệ thống HVAC và làm mát

• Công nghiệp hóa chất và sản xuất

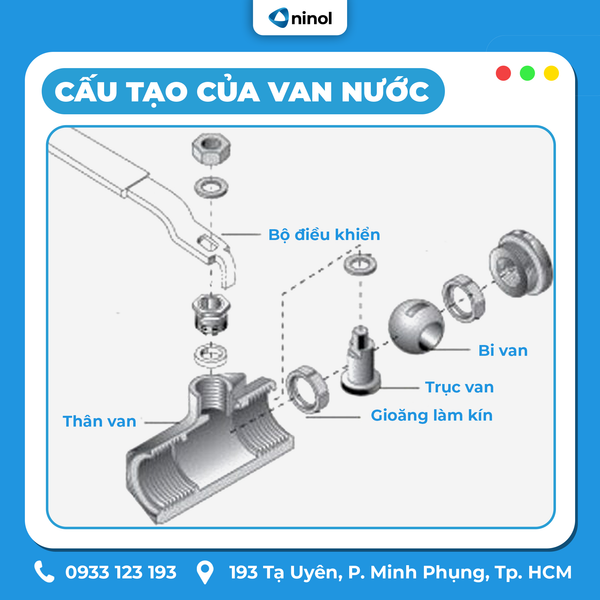

2. Cấu tạo của van nước

Cấu tạo chung của van nước bao gồm các bộ phận chính:

1. Thân van: Phần chính chịu áp lực dòng chảy, thường làm từ gang, thép, inox, đồng hoặc nhựa PVC.

2. Đĩa van/bi van/van lá: Bộ phận đóng mở dòng nước. Tùy loại van, có thể là đĩa van, viên bi, lá van hoặc piston.

3. Trục van: Kết nối đĩa van với tay quay hoặc bộ truyền động.

4. Gioăng làm kín: Ngăn rò rỉ nước tại các vị trí tiếp xúc.

5. Bộ điều khiển: Tay quay, tay gạt hoặc bộ điều khiển tự động (điện, khí nén).


Mỗi loại van nước có cấu tạo riêng nhưng vẫn tuân theo nguyên lý cơ bản: điều chỉnh dòng chảy bằng cơ cấu đóng/mở hoặc thay đổi lưu lượng.

3. Các loại van nước phổ biến

Van nước được phân loại dựa trên cơ chế hoạt động, cấu tạo và ứng dụng. Dưới đây là các loại van nước phổ biến:

3.1 Van cổng (Gate Valve)

Van cổng sử dụng đĩa van dạng cánh cổng lên xuống để mở hoặc đóng dòng nước.

Đặc điểm:

• Mở hoàn toàn hoặc đóng hoàn toàn, không điều chỉnh lưu lượng

• Ít tổn thất áp lực

• Phù hợp cho đường ống lớn, áp suất cao


3.2 Van bi (Ball Valve)

Van bi sử dụng viên bi khoét lỗ để điều khiển dòng chảy. Khi xoay tay van 90 độ, dòng nước đi qua hoặc bị chặn.

Đặc điểm:

• Mở/đóng nhanh, chắc chắn

• Độ bền cao, ít rò rỉ

• Phù hợp với đường ống nước, khí, hóa chất


3.3 Van bướm (Butterfly Valve)

Van bướm sử dụng một đĩa van quay quanh trục trung tâm để điều chỉnh lưu lượng.

Đặc điểm:

• Gọn nhẹ, giá thành thấp

• Điều chỉnh lưu lượng dễ dàng

• Thường dùng trong HVAC, hệ thống xử lý nước


3.4 Van 1 chiều (Check Valve)

Van 1 chiều ngăn chặn dòng nước chảy ngược. Khi áp lực dòng chảy thuận đủ lớn, van mở; khi áp lực đảo chiều, van đóng.

Đặc điểm:

• Bảo vệ bơm và hệ thống khỏi chảy ngược

• Không cần điều khiển thủ công

• Phù hợp cho đường ống nước sạch, nước thải


3.5 Van kim (Needle Valve)

Van kim dùng để điều chỉnh lưu lượng chính xác nhờ kim van hình nón.

Đặc điểm:

• Điều chỉnh chính xác dòng chảy nhỏ

• Phù hợp trong hệ thống thí nghiệm, công nghiệp hóa chất


3.6 Van điều khiển tự động (Control Valve)

Van điều khiển tự động sử dụng bộ truyền động điện, khí nén hoặc thủy lực để điều chỉnh dòng chảy.

Đặc điểm:

• Tích hợp cảm biến và PLC

• Điều chỉnh lưu lượng, áp suất theo yêu cầu tự động

• Phù hợp hệ thống công nghiệp hiện đại


4. Nguyên lý hoạt động của van nước

Van nước hoạt động dựa trên cơ chế cơ học hoặc tự động:

1. Van đóng hoàn toàn: Ngăn dòng chảy đi qua.

2. Van mở hoàn toàn: Cho phép dòng nước chảy không cản trở.

3. Van điều chỉnh: Thay đổi vị trí đóng/mở để điều khiển lưu lượng.


Trong van tự động, cảm biến và bộ điều khiển sẽ đo áp lực hoặc lưu lượng, gửi tín hiệu đến bộ truyền động, từ đó điều chỉnh van mà không cần thao tác thủ công.

5. Ứng dụng thực tế của van nước

Van nước được ứng dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp nước sạch: Van bi và van cổng giúp đóng mở nhanh, điều khiển dòng nước vào các nhánh.

• Hệ thống xử lý nước thải: Van bướm và van 1 chiều chịu tạp chất, áp lực thấp, dễ vệ sinh.

• Hệ thống HVAC: Van bướm và van điều khiển tự động điều chỉnh lưu lượng nước làm mát.

• Công nghiệp hóa chất: Van bi inox, van kim điều chỉnh chính xác, chịu ăn mòn.

• Nhà máy, xí nghiệp: Van tự động kết hợp PLC kiểm soát áp suất, lưu lượng, đảm bảo vận hành ổn định.


6. Tiêu chí chọn van nước phù hợp

Khi chọn van nước, cần xem xét các yếu tố sau:

• Loại chất lỏng: Nước sạch, nước thải, hóa chất

• Áp suất làm việc và nhiệt độ: Chọn vật liệu và loại van chịu được áp lực

• Kích thước đường ống: Khớp ren hoặc mặt bích

• Tần suất vận hành: Van bi/van bướm phù hợp cho mở – đóng nhanh

• Yêu cầu điều khiển: Thủ công hoặc tự động

• Vật liệu chế tạo: Gang, thép, inox, nhựa

Van nước là thiết bị không thể thiếu trong các hệ thống cấp nước, xử lý nước thải, HVAC và công nghiệp hóa chất. Hiểu rõ cấu tạo, nguyên lý và phân loại các loại van nước giúp bạn lựa chọn đúng giải pháp cho hệ thống của mình. Từ van cổng, van bi, van bướm đến van 1 chiều hay van điều khiển tự động, mỗi loại đều có ưu điểm riêng, đáp ứng nhu cầu vận hành khác nhau. Liên hệ Ninol để được báo giá nhanh chóng.
