XYLANH KHÍ NÉN VÀ NHỮNG ĐIỀU CÓ THỂ BẠN CHƯA BIẾT

Trong ngành công nghiệp hiện đại, khí nén đóng vai trò như một nguồn năng lượng sạch, an toàn và hiệu quả. Một trong những thiết bị quan trọng giúp chuyển hóa nguồn năng lượng này thành chuyển động cơ học chính là xylanh khí nén. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và các ứng dụng phổ biến của xylanh khí nén trong thực tế.

1. Tìm hiểu về xy lanh khí nén

Xy lanh khí nén (pneumatic cylinder) là thiết bị cơ khí dùng khí nén để tạo ra lực đẩy hoặc kéo trong các hệ thống tự động hóa. Thiết bị này chuyển đổi năng lượng từ khí nén thành chuyển động tuyến tính (qua lại) hoặc đôi khi là chuyển động quay.

Tùy vào thiết kế và nhu cầu sử dụng, xy lanh khí nén có thể tạo ra lực với cường độ lớn, hoạt động nhanh, tuổi thọ cao, và ít tốn chi phí vận hành so với các loại thiết bị truyền động bằng điện hoặc thủy lực.

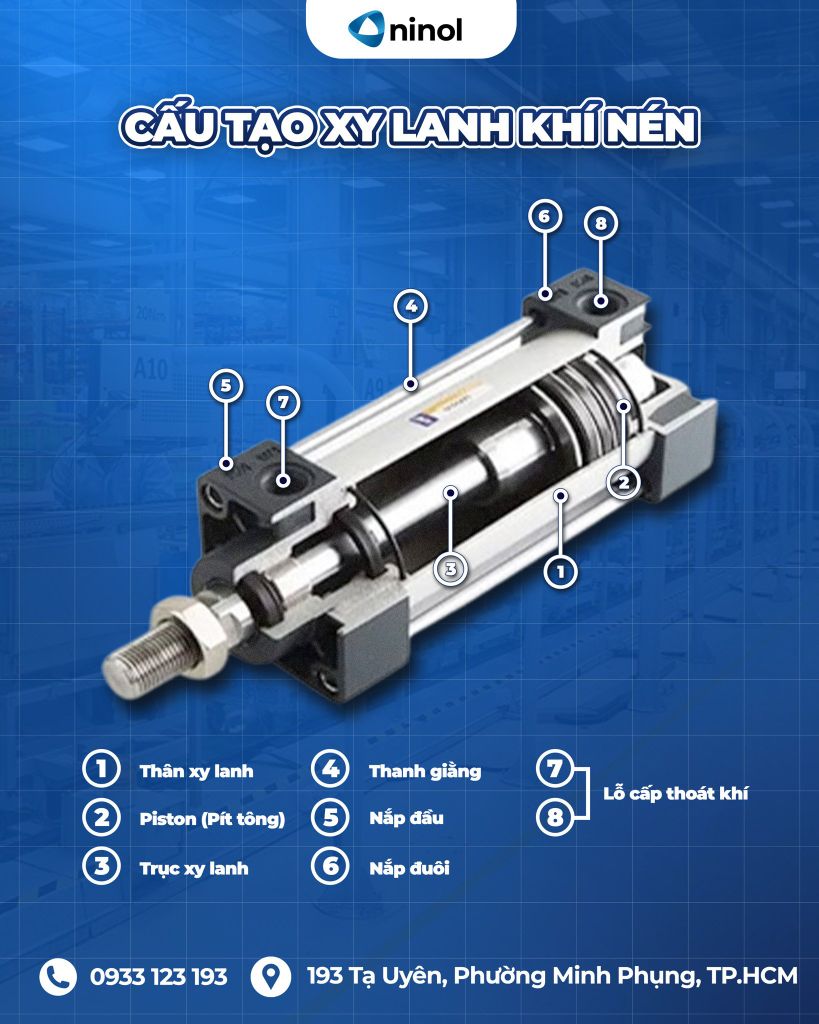

1.1 Cấu tạo

Dù có nhiều loại và kiểu dáng khác nhau, một xy lanh khí nén tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Thân xy lanh

Là ống hình trụ bằng kim loại (thường là nhôm, thép không gỉ hoặc hợp kim), có chức năng chứa khí nén và dẫn chuyển động của piston bên trong.

• Piston (Pít-tông)

Là phần chuyển động bên trong thân xy lanh, được nối với ty piston. Khi khí nén được cấp vào, piston sẽ di chuyển theo chiều dọc thân xy lanh.

• Trục xy lanh

Được nối với piston và đưa chuyển động ra bên ngoài. Ty piston thường được làm từ thép tôi cứng và có lớp mạ chống ăn mòn.

• Nắp đầu & nắp đuôi

Là hai đầu của thân xy lanh, giúp định hướng chuyển động và giữ kín khí nén. Một trong hai đầu có lỗ để ty piston đi qua.

• Thanh giằng

Thanh giằng (tie rod) là các thanh thép (hoặc inox) cứng được lắp dọc theo chiều dài thân xy lanh, kết nối giữa nắp đầu và nắp đuôi của xy lanh khí nén.

• Lỗ cấp thoát khí

Lỗ cấp thoát khí là các đầu nối (ren trong) được thiết kế trên nắp đầu và nắp đuôi của xy lanh khí nén để:

→ Cấp khí nén vào xy lanh, tạo ra chuyển động của piston.

→ Thoát khí ra ngoài khi piston di chuyển ngược lại.

Mỗi xy lanh khí nén thường có hai lỗ cấp/thoát khí (với loại tác động kép) hoặc một lỗ (với loại tác động đơn).

1.2 Nguyên lý hoạt động và ưu điểm

Xi lanh khí nén hoạt động dựa trên nguyên lý chênh lệch áp suất của khí nén để tạo ra lực đẩy piston, từ đó tạo ra chuyển động tuyến tính. Khi khí nén được đưa vào một bên của piston, áp suất cao hơn sẽ đẩy piston di chuyển về phía có áp suất thấp hơn, đồng thời làm thanh piston dịch chuyển theo.

Nguyên lý cơ bản:
Xi lanh khí nén chuyển đổi năng lượng của khí nén thành động năng, cụ thể là chuyển động tuyến tính của piston.

Nguyên lý hoạt động:

• Khi khí nén được cấp vào một bên của xi lanh (ví dụ, bên trái), áp suất trong khoang đó tăng lên, tạo ra lực đẩy piston và thanh piston di chuyển về phía bên kia (ví dụ, bên phải).
• Để piston di chuyển ngược lại (về bên trái), khí nén sẽ được cấp vào khoang bên phải, đẩy piston về phía bên trái.
• Quá trình này diễn ra liên tục, tạo ra chuyển động tịnh tiến của thanh piston.

Xy lanh khí nén được ưa chuộng vì nhiều lý do:

• Tốc độ phản hồi nhanh: Giúp tăng hiệu suất sản xuất.
• Độ an toàn cao: Không cháy nổ như điện hoặc thủy lực.
• Chi phí thấp: Giá thành rẻ hơn hệ thống truyền động khác.
• Dễ lắp đặt và bảo trì: Thiết kế đơn giản, thay thế dễ dàng.
• Khả năng hoạt động trong môi trường khắc nghiệt: Như nhiệt độ cao, môi trường ẩm, bụi…
• Đa dạng về kích thước và chủng loại: Có nhiều loại xy lanh khí nén khác nhau, phù hợp với nhiều ứng dụng và yêu cầu kỹ thuật.

1.3 Phân loại các dòng xy lanh chính

Xy lanh khí nén được phân loại theo nhiều tiêu chí, trong đó phổ biến nhất là theo cấu trúc và công năng:

Phân loại theo số lượng đầu cấp khí:

• Xy lanh khí nén một chiều (Single-acting cylinder):
  Khí nén chỉ được cấp vào một đầu của xy lanh để đẩy piston ra, và piston sẽ trở về vị trí ban đầu nhờ lực đàn hồi của lò xo hoặc trọng lực.
• Xy lanh khí nén hai chiều (Double-acting cylinder):
  Khí nén được cấp vào cả hai đầu của xy lanh, giúp piston di chuyển theo cả hai hướng.

Phân loại theo hình dạng:

• Xy lanh tròn: Thân xy lanh có dạng hình trụ tròn, thường được làm từ hợp kim nhôm, inox, hoặc thép.
• Xy lanh vuông: Thân xy lanh có dạng hình vuông hoặc chữ nhật.
• Xy lanh compact: Kích thước nhỏ gọn, hình chữ nhật hoặc vuông, thường được sử dụng trong các hệ thống có không gian hạn chế.
• Xy lanh trượt: Không có thanh piston, sử dụng khớp nối cơ học hoặc từ tính để truyền lực.
• Xy lanh xoay: Sử dụng khí nén để tạo ra chuyển động xoay.
• Xy lanh kẹp: Có góc gắn linh hoạt, dùng để kẹp các vật trong hệ thống tự động hóa.

Các loại xy lanh khí nén khác:

• Xy lanh có đệm ở cuối đáy: Có bộ phận giảm chấn để tránh va đập giữa piston và nắp xy lanh.
• Xy lanh kiểu va chạm: Vận tốc cao, nắp xy lanh được thiết kế đặc biệt để chịu được tác động mạnh khi piston di chuyển.
• Xy lanh kiểu đôi: Hai xy lanh lắp ráp nối tiếp với nhau.

Việc phân loại xy lanh khí nén giúp người dùng dễ dàng lựa chọn loại phù hợp với nhu cầu sử dụng và hệ thống khí nén cụ thể.

1.4 Ứng dụng của xy lanh khí nén

Xy lanh khí nén có nhiều ứng dụng trong công nghiệp và đời sống, đặc biệt trong các hệ thống tự động hóa, sản xuất, và các ngành công nghiệp khác. Chúng được sử dụng để tạo ra chuyển động tuyến tính hoặc quay, thực hiện các chức năng như kẹp, đẩy, kéo, nâng hạ, và định vị các bộ phận.

Trong công nghiệp sản xuất và lắp ráp:

• Kẹp và giữ phôi: Xy lanh khí nén được sử dụng để kẹp chặt các bộ phận trong quá trình sản xuất và lắp ráp, đảm bảo vị trí chính xác và ổn định.
• Di chuyển và định vị: Chúng có thể di chuyển các bộ phận trên dây chuyền sản xuất, hoặc định vị các bộ phận để thực hiện các thao tác tiếp theo.
• Ép khuôn và dập: Xy lanh khí nén có thể tạo ra lực cần thiết để ép khuôn các sản phẩm nhựa hoặc kim loại, hoặc dập các chi tiết.
• Đóng gói sản phẩm: Chúng được sử dụng trong các máy đóng gói tự động để di chuyển và đóng gói sản phẩm.

Trong ngành tự động hóa:

• Điều khiển cửa tự động: Xy lanh khí nén có thể được sử dụng để điều khiển việc đóng mở các loại cửa tự động, như cửa ra vào, cửa gara, hoặc cửa trên xe buýt.
• Hệ thống băng tải: Chúng có thể được tích hợp vào hệ thống băng tải để di chuyển hàng hóa hoặc các bộ phận.
• Robot công nghiệp: Xy lanh khí nén là một thành phần quan trọng trong các robot công nghiệp, cho phép chúng thực hiện các thao tác phức tạp.

Trong các ngành công nghiệp khác:

• Ngành ô tô: Sử dụng trong các hệ thống phanh khí nén, hệ thống treo, và cửa tự động trên xe buýt.
• Ngành xây dựng: Dùng trong các máy khoan đá, búa phá bê tông, và thiết bị nâng hạ.
• Ngành thực phẩm và dược phẩm: Sử dụng trong các máy chiết rót, hệ thống đóng gói, và thiết bị trộn.
• Máy công cụ: Dùng để kẹp và định vị phôi trong các máy CNC.
• Xử lý chất thải: Dùng để nén rác, nén khí độc, và tách khí từ chất thải.
• Ngành năng lượng: Sử dụng trong các hệ thống khí nén để vận hành các thiết bị máy móc và hệ thống điều khiển.

Xy lanh khí nén là một thiết bị cốt lõi trong hệ thống tự động hóa, giúp chuyển đổi năng lượng khí thành chuyển động cơ học một cách hiệu quả, chính xác và an toàn. Việc lựa chọn đúng loại xy lanh không chỉ đảm bảo hiệu suất làm việc mà còn giúp giảm chi phí vận hành, bảo trì lâu dài.

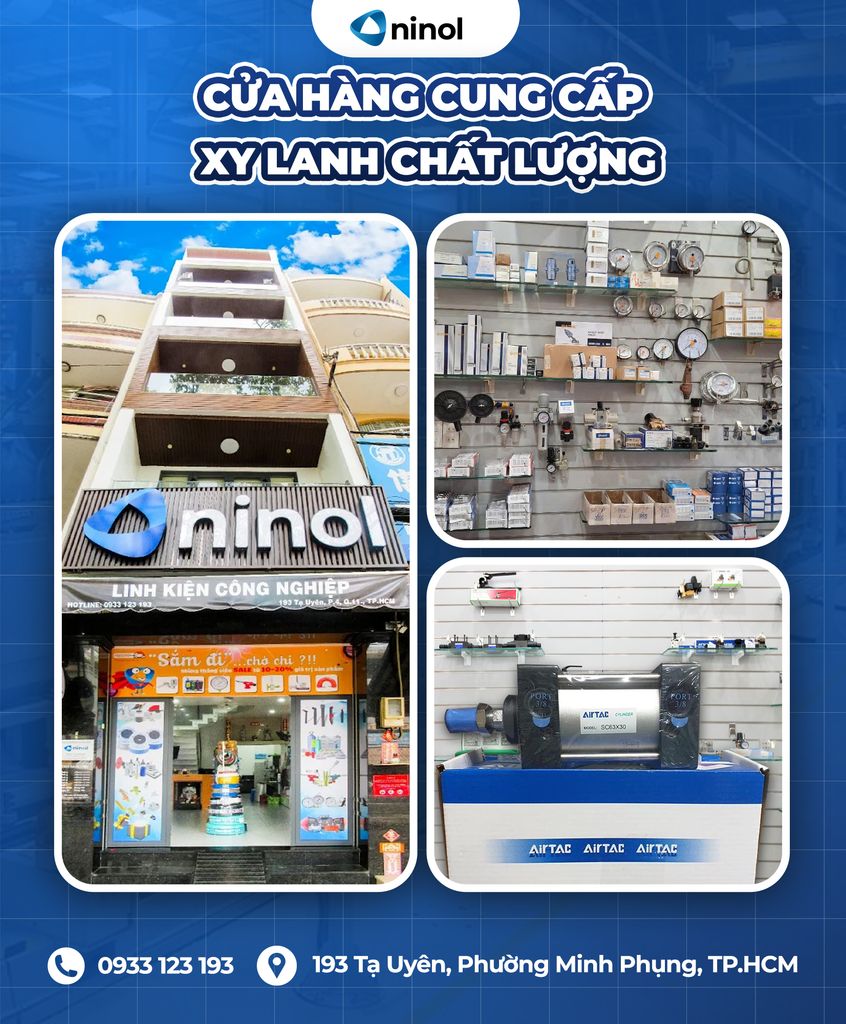

2. Nên mua xy lanh khí nén ở đâu, uy tín và giá tốt

Ninol là cửa hàng phân phối các dòng thiết bị khí nén chính hãng và được nhiều khách hàng tin tưởng. Với kinh nghiệm nhiều năm trong lĩnh vực phân phối linh kiện công nghiệp, chúng tôi cam kết:

• Sản phẩm chính hãng 100%, có tem nhãn từ nhà sản xuất.
• Chúng tôi luôn cập nhật bảng giá mới nhất trên thị tường để mang đến tay khách hàng những sản phẩm chất lượng với mức giá hợp lý nhất
• Thường xuyên cập nhật các chương trình ưu đãi, khuyến mãi nhằm tăng sự gắn kết với khách hàng
• Cung cấp đầy đủ chứng từ CO, CQ và hoá đơn theo yêu cầu của khách hàng.
• Sở hữu đội ngũ nhân viên chuyên nghiệp, giàu kinh nghiệm và tận tâm. Luôn sẵn sàng hỗ trợ và tư vấn giúp khách hàng lựa chọn được sản phẩm ưng ý.
• Áp dụng các chính sách bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất, đảm bảo quyền lợi tốt nhất cho khách hàng.
• Phân phối đầy đủ các dòng linh kiện công nghiệp từ ngành hàn gió đá, hàn TIG - MIG - Plasma, ống dẫn chính hãng…
• Vận chuyển toàn quốc.

Hy vọng với bài viết trên sẽ mang đến cho bạn nhiều thông tin bổ ích. Nếu bạn có nhu cầu sử xy lanh khí nén hoặc thiết bị khí nén chính hãng hãy liên hệ ngay với Ninol để được hỗ trợ và nhận báo giá chi tiết nhất nhé!
