Xi lanh khí nén là gì? Phân loại, cấu tạo

Xi lanh khí nén là thiết bị quen thuộc trong các ngành công nghiệp sản xuất, vận hành…Dưới đây là bài viết sẽ giúp bạn hiểu chi tiết hơn về xi lanh khí nén.

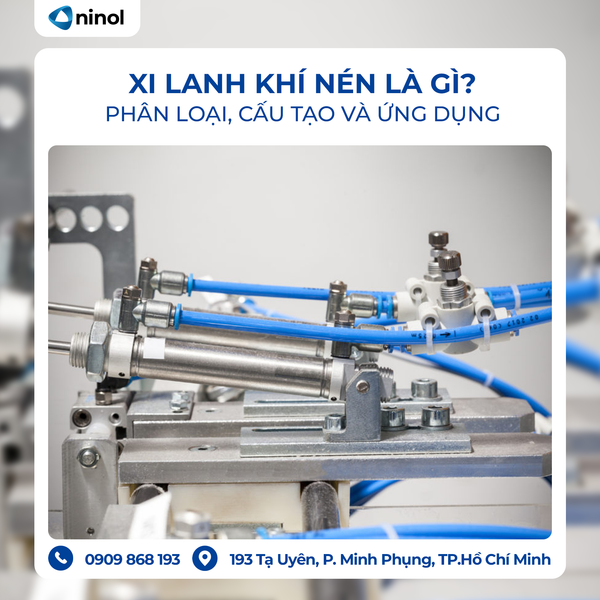

1. Xi lanh khí nén là gì?

Xi lanh khí nén còn gọi là ben hơi, ben khí nén, air cylinder… là thiết bị cơ học sử dụng áp suất khí nén để chuyển đổi năng lượng thành chuyển động tịnh tiến (đẩy – kéo). Chúng là cơ cấu chấp hành phổ biến trong hệ thống tự động hóa công nghiệp để thực hiện các thao tác kẹp, nâng, hạ, và đẩy sản phẩm.

Khi khí nén được bơm vào một khoang của xi lanh, áp suất sẽ đẩy piston di chuyển, tạo ra lực cơ học. Quá trình này được điều khiển đảo chiều liên tục thông qua các van điện từ để tạo ra chuyển động tịnh tiến ra/vào nhịp nhàng.

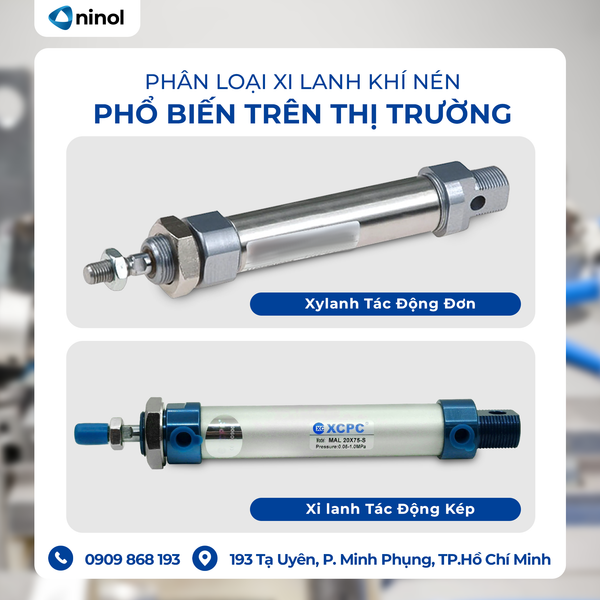

2. Phân Loại xi lanh Khí Nén Phổ Biến Trên Thị Trường

Để đáp ứng các yêu cầu chuyển động khác nhau trong nhà máy, xi lanh khí nén được thiết kế thành nhiều chủng loại. Về cơ bản, chúng được chia làm hai nhóm chính dựa trên phương thức tác động lực:

2.1. Xylanh Tác Động Đơn

• Đặc điểm: Loại xi lanh này chỉ sử dụng áp lực khí nén để thực hiện chuyển động theo một hướng duy nhất (thường là hành trình đi ra).
• Cơ chế hồi vị: Khi ngắt nguồn khí nén, piston sẽ tự động quay trở lại vị trí ban đầu nhờ vào lực đẩy của một lò xo được tích hợp sẵn bên trong lòng xy lanh.
• Ứng dụng: Thích hợp cho các công việc có tải trọng nhẹ, hành trình ngắn và chỉ cần lực tác động một chiều như kẹp giữ phôi, dập nhãn hoặc đẩy sản phẩm lỗi.

2.2. Xi lanh Tác Động Kép

• Đặc điểm: Đây là dòng xi lanh phổ biến trong công nghiệp. Nó sử dụng lực của khí nén cho cả hai hành trình: tiến và lùi.
• Cơ chế hoạt động: Xi lanh có hai cổng cấp khí ở hai đầu. Khi cấp khí vào cổng A và xả khí ở cổng B, piston sẽ đi ra; ngược lại, khi cấp khí vào cổng B và xả ở cổng A, piston sẽ lùi về.
• Ứng dụng: Nhờ khả năng sinh lực đồng đều và linh hoạt ở cả hai chiều, dòng xi lanh này được ứng dụng rộng rãi cho hầu hết các tác vụ nâng hạ, kéo đẩy tải trọng lớn trong các dây chuyền tự động.

Các biến thể khác: Ngoài hai loại cơ bản trên, tùy theo không gian lắp đặt và đặc thù công việc mà người ta còn sử dụng các dòng xylanh chuyên dụng khác như: xi lanh xoay (tạo chuyển động quay), xi lanh trượt/không ty (tối ưu không gian), xi lanh nhiều tầng (tăng hành trình) hoặc xi lanh hai ty/ba ty (chống xoay).

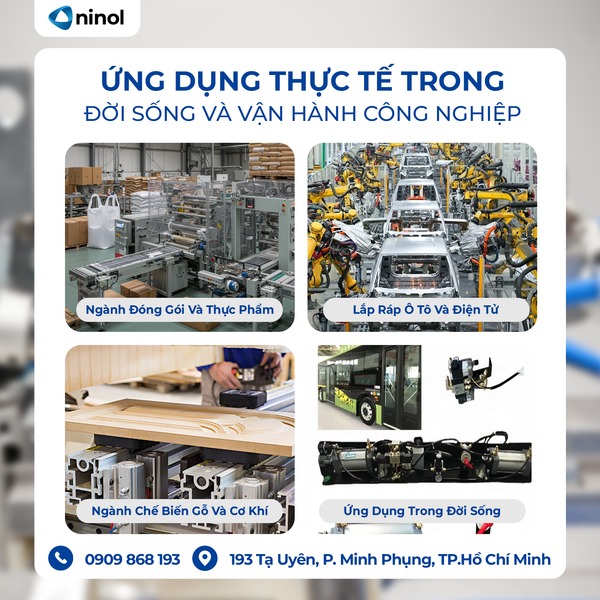

3. Các Ứng Dụng Thực Tế Trong Đời Sống

Nhờ ưu điểm sạch sẽ, tốc độ phản hồi nhanh và chi phí lắp đặt thấp hơn so với hệ thống thủy lực, xy lanh khí nén có mặt trong hầu hết các lĩnh vực sản xuất:

• Ngành Đóng Gói Và Thực Phẩm: Vận hành các cánh tay gạt phân loại sản phẩm, hệ thống dập nắp chai, đóng hộp, và định lượng nguyên liệu nhờ tính chất sạch và an toàn vệ sinh của khí nén.
• Lắp Ráp Ô Tô Và Điện Tử: Tích hợp sâu vào các robot cộng tác, đồ gá kẹp giữ chi tiết máy để thực hiện các thao tác hàn, bắt vít, hoặc cấp phôi chính xác cao.
• Ngành Chế Biến Gỗ Và Cơ Khí: Sử dụng các dòng ben khí nén hạng nặng để ép các tấm gỗ, nâng hạ phôi kim loại, hoặc điều khiển các lưỡi cắt trong máy cưa tự động.
• Ứng Dụng Trong Đời Sống: Hệ thống cửa đóng mở tự động trên xe buýt, xe khách lớn hoặc cửa thông minh của các tòa nhà cao tầng hiện đại.

4. Những Lưu Ý Quan Trọng Khi Lựa Chọn Xi lanh Khí Nén

Để hệ thống vận hành bền bỉ và không bị sụt giảm công suất, khi lựa chọn xi lanh, các kỹ sư cần tính toán kỹ ba thông số cốt lõi sau:

1. Đường kính lòng xi lanh: Quyết định lực sinh ra của ben. Đường kính càng lớn thì lực đẩy/kéo càng mạnh (cần tính toán dựa trên áp suất nguồn khí hiện tại của nhà máy).
2. Hành trình xi lanh: Khoảng cách tối đa mà trục piston có thể di chuyển ra ngoài. Việc chọn dư hoặc thiếu hành trình đều ảnh hưởng trực tiếp đến kết cấu cơ khí của máy.
3. Môi trường làm việc: Nếu sử dụng trong môi trường nhiệt độ cao, hóa chất hoặc ngoài trời, cần ưu tiên các dòng xi lanh có thân bằng inox hoặc được trang bị gioăng phớt chịu nhiệt cao cấp.

Có thể thấy, xi lanh khí nén chính giữ vai trò quyết định đến tốc độ và độ chính xác của các dây chuyền sản xuất hiện đại. Việc hiểu rõ bản chất, phân loại cũng như các thông số cốt lõi của thiết bị này không chỉ giúp các kỹ sư tối ưu hóa hiệu suất vận hành mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì, sửa chữa về lâu dài.

Hy vọng bài viết đã cung cấp cho bạn cái nhìn toàn diện và thực tế về thiết bị chấp hành quan trọng này. Nếu bạn đang tìm kiếm giải pháp tối ưu hệ thống khí nén cho nhà xưởng của mình, hãy luôn ưu tiên các dòng sản phẩm chính hãng để đảm bảo an toàn và bền bỉ nhé.
