Van gạt tay khí nén – Giải pháp điều khiển thủ công hiệu quả trong hệ thống khí nén công nghiệp

Trong bất kỳ hệ thống khí nén nào, việc kiểm soát hướng dòng khí đóng vai trò cốt lõi trong việc vận hành xi lanh, mô tơ khí và các thiết bị truyền động. Bên cạnh các dòng van điện từ tự động, van gạt tay khí nén vẫn giữ một vị trí quan trọng nhờ tính linh hoạt, độ bền cao và khả năng vận hành độc lập với nguồn điện. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, phân loại, ứng dụng thực tế cũng như cách lựa chọn van gạt tay khí nén phù hợp cho hệ thống của mình.

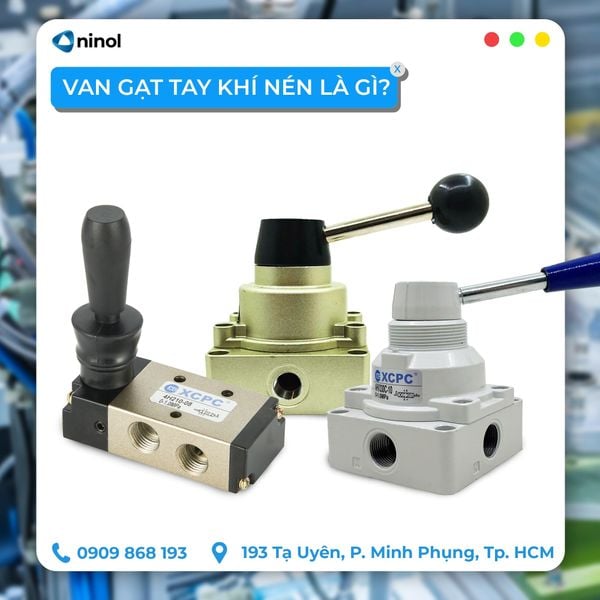

1. Van gạt tay khí nén là gì?

Van gạt tay khí nén (manual air control valve) là thiết bị dùng để điều hướng hoặc đóng/mở dòng khí nén bằng thao tác thủ công thông qua cần gạt.

Khác với van điện từ, van gạt tay không cần cấp điện để vận hành, phù hợp với các hệ thống đơn giản hoặc khu vực không có nguồn điện.

Thiết bị này thường được sử dụng để:

• Điều khiển xi lanh khí nén hoạt động tiến/lùi
• Chuyển hướng dòng khí trong dây chuyền sản xuất
• Khởi động hoặc dừng hệ thống thủ công
• Làm van kiểm tra, thử nghiệm trong quá trình bảo trì

2. Cấu tạo và nguyên lý hoạt động của van gạt tay khí nén

Một van gạt tay khí nén tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Thân van: Thường được chế tạo từ hợp kim nhôm, đồng hoặc inox. Thân van được gia công chính xác để đảm bảo độ kín, hạn chế rò rỉ khí.
• Cần gạt: Là bộ phận thao tác trực tiếp. Thiết kế chắc chắn, dễ cầm nắm và vận hành. Có thể là dạng gạt ngang, gạt xoay hoặc dạng tay đòn.
• Lõi van (Spool): Đóng vai trò điều hướng dòng khí. Khi tay gạt thay đổi vị trí, lõi van di chuyển theo, tạo ra sự thay đổi đường dẫn khí.
• Gioăng làm kín: Được làm từ cao su NBR hoặc PU, giúp đảm bảo độ kín khí và tăng tuổi thọ thiết bị.

Nguyên lý hoạt động của van gạt tay khí nén dựa trên cơ chế dịch chuyển cơ học của lõi van.

• Ở trạng thái ban đầu: khí đi theo đường mặc định
• Khi gạt cần: lõi van thay đổi vị trí
• Dòng khí được chuyển hướng sang cổng khác
• Tùy loại van, khi thả tay, van có thể hồi về vị trí ban đầu hoặc giữ nguyên trạng thái

Cơ chế vận hành đơn giản giúp thiết bị có độ bền cao và ít xảy ra sự cố.

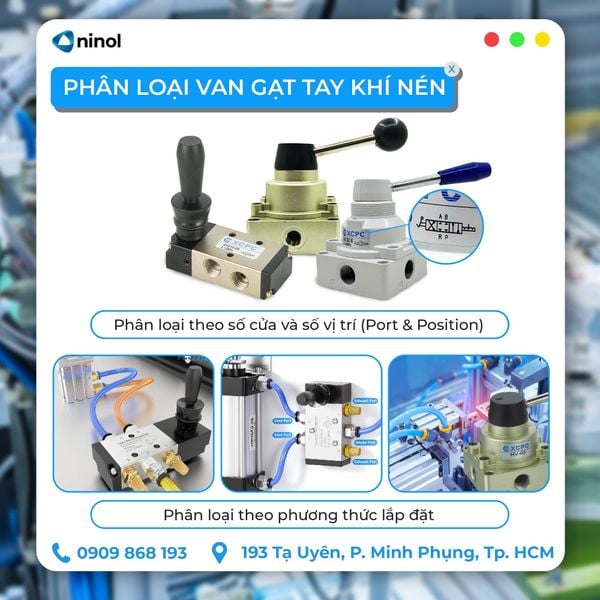

3. Phân loại van gạt tay khí nén

Việc phân loại van gạt tay khí nén giúp người dùng xác định chính xác model phù hợp với từng hệ thống. Trên thực tế, thiết bị này được phân loại dựa trên nhiều tiêu chí khác nhau như cấu hình cổng, cơ chế hoạt động và phương thức lắp đặt.

3.1. Phân loại theo số cửa và số vị trí (Port & Position)

Đây là cách phân loại phổ biến nhất trong hệ thống khí nén.

Van 3/2 (3 cửa – 2 vị trí)

• Gồm 1 cổng cấp khí, 1 cổng ra và 1 cổng xả
• Thường dùng cho xi lanh tác động đơn
• Ứng dụng trong các cơ cấu kẹp, nhả đơn giản


Van 4/2 (4 cửa – 2 vị trí)

• Phù hợp điều khiển xi lanh tác động kép
• Thiết kế gọn hơn so với 5/2
• Sử dụng trong hệ thống yêu cầu chuyển động qua lại cơ bản


Van 5/2 (5 cửa – 2 vị trí)

• Phổ biến nhất trong công nghiệp
• Gồm 2 cổng xả riêng biệt giúp tối ưu hiệu suất
• Thường dùng cho xi lanh kép trong dây chuyền sản xuất


Van 5/3 (5 cửa – 3 vị trí)

• Có thêm vị trí trung gian
• Trung vị có thể là: khóa kín, xả trung tâm hoặc cấp áp trung tâm
• Ứng dụng trong hệ thống cần dừng xi lanh ở vị trí giữa hành trình

3.2. Phân loại theo cơ chế duy trì trạng thái

Loại hồi lò xo (Spring Return)

• Sau khi gạt tay và thả ra, van tự động trở về vị trí ban đầu
• Phù hợp ứng dụng yêu cầu an toàn hoặc thao tác tạm thời


Loại giữ vị trí (Detent Type)

• Van giữ nguyên trạng thái sau khi gạt
• Cần thao tác ngược lại để đổi vị trí
  Thích hợp cho hệ thống vận hành liên tục theo trạng thái cố định

3.3. Phân loại theo phương thức lắp đặt

• Lắp ren trực tiếp: Phù hợp hệ thống nhỏ, dễ thay thế
• Lắp đế (Sub-base): Dùng trong cụm van, dễ bảo trì
• Lắp bảng điều khiển: Thường thấy ở tủ điều khiển khí nén

Mặc dù xu hướng tự động hóa ngày càng phát triển, van gạt tay khí nén vẫn giữ vai trò quan trọng trong nhiều hệ thống công nghiệp. Nhờ cấu tạo đơn giản, chi phí đầu tư thấp và khả năng vận hành độc lập với nguồn điện, thiết bị này mang lại sự linh hoạt và độ tin cậy cao trong các ứng dụng bán tự động hoặc thao tác kiểm soát trực tiếp.

Việc lựa chọn đúng loại van gạt tay khí nén không chỉ giúp hệ thống hoạt động ổn định mà còn góp phần tối ưu chi phí và nâng cao tuổi thọ thiết bị. Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp điều khiển khí nén bền bỉ, dễ sử dụng và kinh tế, đây chắc chắn là một lựa chọn đáng cân nhắc trong chiến lược đầu tư dài hạn.
