TÌM HIỂU VỀ VAN ĐIỀU ÁP KHÍ NÉN

Van điều áp khí nén là một linh kiện quan trọng trong hệ thống khí nén, có vai trò điều chỉnh và kiểm soát áp suất khí đầu ra để đảm bảo phù hợp với nhu cầu sử dụng, đồng thời bảo vệ thiết bị và tăng hiệu suất hoạt động. Hãy cùng Ninol tìm hiểu chi tiết về thiết bị này nhé!

1. Van điều áp khí nén là gì?

Van điều áp khí nén (hay còn gọi là van giảm áp, van chỉnh áp suất khí nén) là thiết bị được sử dụng để giảm hoặc điều chỉnh áp suất khí nén từ đầu vào (thường cao, ví dụ 8-12 bar) xuống mức áp suất mong muốn ở đầu ra (ví dụ 3-8 bar). Điều này giúp hệ thống khí nén hoạt động ổn định, an toàn và phù hợp với các thiết bị sử dụng khí nén như máy bơm mỡ, bình bọt tuyết, hoặc dây chuyền sản xuất công nghiệp

Van điều áp đảm bảo:

• Ổn định áp suất: Giữ áp suất đầu ra cố định, không bị ảnh hưởng bởi biến động áp suất đầu vào hoặc lưu lượng tiêu thụ.

• Bảo vệ thiết bị: Ngăn chặn tình trạng quá áp, giảm nguy cơ hỏng hóc máy móc.

• Tiết kiệm chi phí: Cho phép sử dụng một máy nén khí cho nhiều ứng dụng với các mức áp suất khác nhau, thay vì đầu tư nhiều thiết bị riêng lẻ.

Cấu tạo của van điều áp khí nén

• Thân van: Làm từ vật liệu bền như inox, đồng, gang, hoặc nhôm, chịu được áp suất cao và chống ăn mòn. Thân van chứa các đầu nối (ren hoặc mặt bích) để kết nối với hệ thống khí nén.

• Lò xo: Điều chỉnh độ co giãn để kiểm soát áp suất, thường làm từ inox dạng xoắn ốc. Lò xo tác động lên đĩa van để điều chỉnh lưu lượng khí.

• Đĩa van: Kết nối với lò xo, điều chỉnh áp suất bằng cách mở/đóng lối đi của khí nén.

• Núm vặn hoặc vít điều chỉnh: Cho phép người dùng thay đổi áp suất đầu ra bằng cách tác động lên lò xo.

• Đồng hồ đo áp suất: Hiển thị áp suất đầu vào và đầu ra, giúp người vận hành dễ dàng theo dõi và điều chỉnh.

• Bộ lọc khí nén: Lọc tạp chất, cặn bẩn trong khí nén để đảm bảo khí sạch, tăng độ bền cho van và thiết bị.

• Khoang khí nén: Nơi khí nén được đưa vào để giảm áp suất trước khi ra đầu ra.

Một số van hiện đại có thể tích hợp bộ điều khiển điện tử hoặc tín hiệu analog (4-20mA) để tự động điều chỉnh áp suất, phù hợp với các hệ thống tự động hóa.

Nguyên lý hoạt động

Van điều áp khí nén hoạt động dựa trên sự cân bằng giữa áp suất khí nén và lực lò xo:

• Khi khí nén đi vào van qua đầu vào, nó tác động lên đĩa van (piston) và khoan khí nén.

• Lò xo, được điều chỉnh bởi núm vặn, tạo lực đối kháng để kiểm soát độ mở của đĩa van.

• Nếu áp suất đầu vào cao hơn mức cài đặt, đĩa van sẽ đóng bớt, giảm lưu lượng khí ra. Ngược lại, nếu áp suất thấp hơn, đĩa van mở rộng hơn để tăng áp suất đầu ra.

• Khi áp suất đầu ra đạt mức mong muốn (theo cài đặt), van sẽ tự động giữ ổn định bằng cách điều chỉnh độ mở dựa trên sự chênh lệch áp suất và lực lò xo.

Ví dụ: Nếu hệ thống có áp suất đầu vào 12 bar nhưng thiết bị chỉ cần 5 bar, người dùng vặn núm điều chỉnh để lò xo nén lại, giảm độ mở của đĩa van, từ đó hạ áp suất đầu ra xuống 5 bar

Ứng dụng của van điều áp khí nén

• Công nghiệp sản xuất: Điều chỉnh áp suất cho các dây chuyền sản xuất, máy móc sử dụng khí nén như robot, máy ép, hoặc hệ thống sơn phun

• Rửa xe và bảo dưỡng: Lắp trong bình bọt tuyết, máy bơm mỡ khí nén để cung cấp áp suất phù hợp (thường 3-5 bar)

• Y tế: Sử dụng trong các phòng khám nha khoa, máy thở, hoặc thiết bị y tế cần khí nén sạch và ổn định.

• Xây dựng: Kiểm soát áp suất trong các công cụ khí nén như máy khoan, máy bắn đinh.

• Chế biến thực phẩm: Điều chỉnh áp suất trong các hệ thống làm chín thực phẩm hoặc đóng gói.

• Hệ thống thủy lực và truyền dẫn nhiên liệu: Dùng để kiểm soát áp suất chất lỏng hoặc khí trong các hệ thống phức tạp.

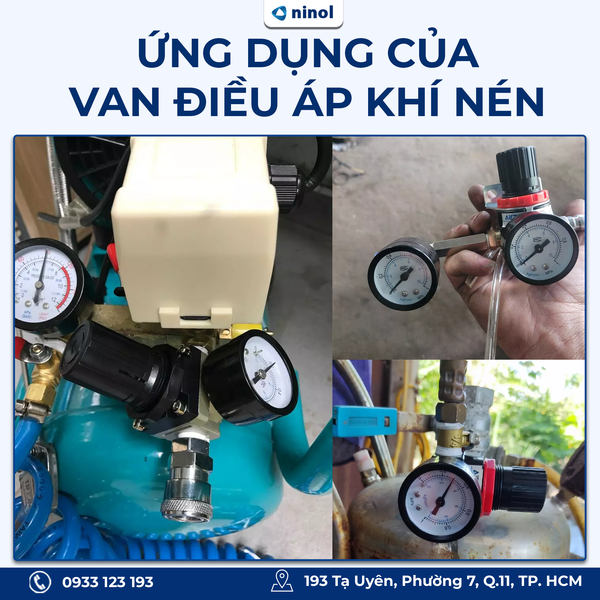

Ứng dụng của van điều áp khí nén

Lưu ý khi sử dụng van điều áp khí nén

• Chọn van phù hợp: Đảm bảo van có kích thước (DN15-DN300), vật liệu, và dải áp suất (thường 0.01-50 bar) phù hợp với hệ thống.

• Không vượt áp suất định mức: Sử dụng van có áp suất tối đa thấp hơn hoặc bằng áp suất lớn nhất của máy nén khí để tránh hỏng van.

• Bảo dưỡng định kỳ: Vệ sinh bộ lọc khí, kiểm tra lò xo và đồng hồ đo áp suất để đảm bảo van hoạt động ổn định

• Lắp bộ lọc trước van: Nếu khí nén có tạp chất, nên lắp bộ lọc Y để tránh tắc nghẽn hoặc hỏng van

• Kiểm tra rò rỉ: Thường xuyên kiểm tra các mối nối và thân van để đảm bảo không có khí thoát ra ngoài.

• Tránh quá tải: Không để máy nén khí hoạt động vượt công suất, gây áp lực lớn lên van.

Van điều áp khí nén là một thiết bị không thể thiếu trong các hệ thống khí nén, giúp điều chỉnh áp suất chính xác, bảo vệ thiết bị và tối ưu hóa hiệu suất.

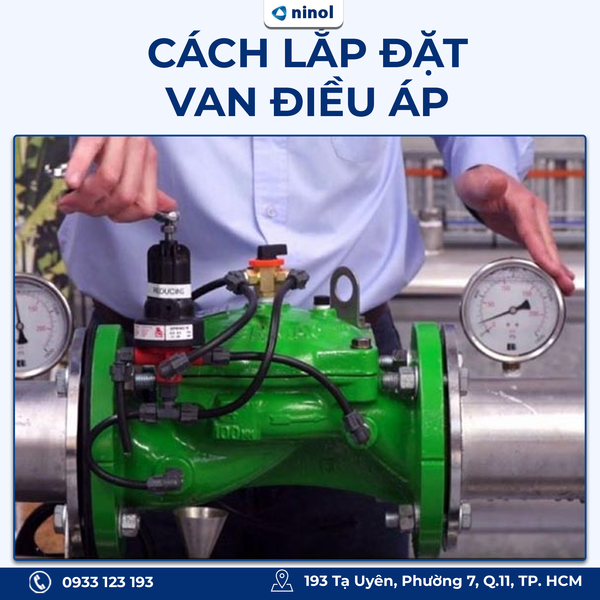

2. Cách lắp đặt van điều áp khí nén

Để lắp đặt van điều áp khí nén đúng cách, cần thực hiện các bước sau:

• Bước 1: Chuẩn bị

Tắt hệ thống khí nén, đảm bảo không còn áp suất trong đường ống. Chuẩn bị van, ống nối, khớp nối, keo dán vít.

• Bước 2. Xác định vị trí lắp đặt

Lắp van ở đầu ra của máy nén khí hoặc trên đường ống dẫn khí, nơi dễ quan sát và điều chỉnh.

• Bước 3. Lắp van

Lắp van theo hướng thẳng đứng, lò xo hướng lên trên, mặt đồng hồ đo áp suất ở vị trí dễ nhìn. Đảm bảo lắp đúng chiều ren vào và ren ra.

• Bước 4. Kết nối đường ống

Sử dụng ống nối và khớp nối để kết nối van với hệ thống, kiểm tra độ kín khít để tránh rò rỉ.

• Bước 5. Kiểm tra và điều chỉnh

Bật hệ thống, kiểm tra rò rỉ, vận hành thử và điều chỉnh núm vặn để đạt áp suất mong muốn (vặn theo chiều kim đồng hồ để tăng áp, ngược lại để giảm).
