Van Điện Từ (Solenoid Valve) - Cấu Tạo, Nguyên Lý, Ứng Dụng

Van điện từ là một thiết bị điều khiển dòng chảy chất lỏng hoặc khí, hoạt động nhờ lực điện từ. Nhờ khả năng vận hành nhanh chóng, chính xác và tự động, van điện từ ngày càng được sử dụng rộng rãi trong các hệ thống công nghiệp, nông nghiệp và dân dụng. Hãy cùng Ninol theo dõi bài viết dưới đây nhé!

1. Van điện từ là gì?

Van điện từ (Solenoid Valve) là thiết bị điều khiển dòng chảy của chất lỏng hoặc khí bằng dòng điện (thường là 24V hoặc 220V). Van hoạt động nhờ một cuộn dây điện từ: khi được cấp điện, cuộn dây sinh ra từ trường, tạo lực kéo piston bên trong, giúp van đóng hoặc mở. Khi ngắt điện, piston trở về vị trí ban đầu nhờ lò xo hồi.

Van điện từ có nhiều loại khác nhau, phổ biến nhất là loại 2 cổng (cổng vào và cổng ra). Một số dòng cao cấp có thể thiết kế 3 cổng hoặc nhiều hơn, tùy theo nhu cầu ứng dụng.

Nhờ thiết kế nhỏ gọn, đóng/mở nhanh, ít tiêu thụ năng lượng và độ bền cao, van điện từ được ưa chuộng để đóng mở, phân chia hoặc trộn dòng chất lỏng và khí trong nhiều hệ thống, từ máy nén khí đến các dây chuyền công nghiệp.

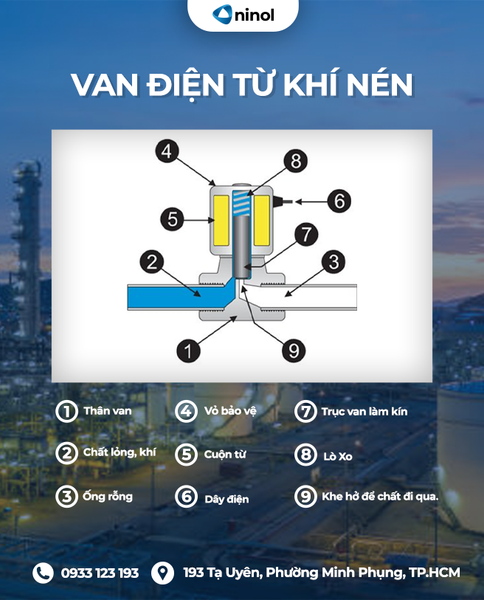

Cấu tạo của van điện từ

• Thân van: Làm từ các vật liệu như nhựa, nhôm, đồng hoặc thép không gỉ, tùy thuộc vào môi trường chất lỏng. Thân van kết hợp với piston để kích hoạt hoạt động của van.
• Ống lõi (solenoid tube): Dẫn hướng piston và tăng hiệu quả từ trường do cuộn dây tạo ra.
• Lò xo lõi: Tạo lực đàn hồi đưa trục và đĩa van trở về vị trí ban đầu khi ngắt điện, giúp van hoạt động ổn định.
• Cuộn dây điện từ: Gồm nhiều vòng dây quấn quanh ống lõi, tạo từ trường để kích hoạt đóng/mở van.
• Lõi cố định (lug nut): Bao bọc kín, ngăn rò rỉ chất lỏng và hỗ trợ chuyển động của piston.
• Piston (lõi van): Thường làm từ vật liệu chịu nhiệt, có dạng hình trụ, di chuyển để điều khiển trạng thái van.
• Màng ngăn: Ngăn cách chất lỏng và cụm điện từ, thường làm từ PTFE, FKM, EPDM… đảm bảo độ kín và an toàn.
• Đĩa van: Làm từ thép không gỉ hoặc vật liệu chống ăn mòn, có nhiệm vụ chặn dòng chảy khi van ở trạng thái đóng.

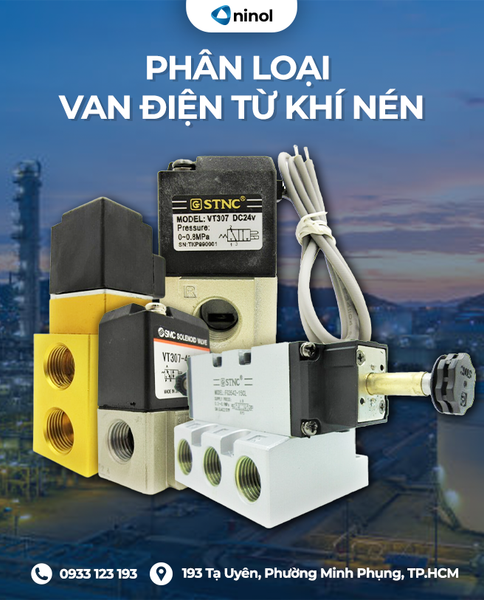

Phân loại van điện từ

• Theo chức năng: Van điện từ thường mở (NO), Van điện từ thường đóng (NC)
• Theo chất liệu: Đồng, Inox, Nhựa…
• Theo kiểu lắp: Lắp ren, rắc co, mặt bích…
• Theo điện áp: Từ 220V, 110V, 24V, 12V

Ngày nay, van điện từ được sử dụng rộng rãi trong cả công nghiệp lẫn đời sống hằng ngày, đặc biệt ở những nơi cần điều khiển lưu lượng tự động như: hệ thống khí nén, nước, gas lạnh, thủy lực, hoặc trong các máy móc sản xuất.

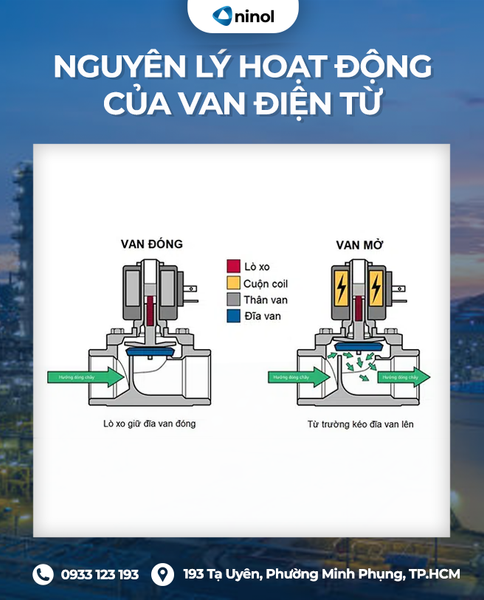

2. Nguyên lý hoạt động của van điện từ

Van điện từ được sản xuất với nhiều loại, kích thước và chất liệu khác nhau, phục vụ đa dạng ứng dụng trong công nghiệp và đời sống. Dù thiết kế khác nhau, tất cả van điện từ đều hoạt động theo nguyên lý chung: khi được cấp điện, van sẽ tự động đóng hoặc mở, không cần tác động thủ công.

Bên trong van điện từ có một cuộn dây điện từ, một lò xo và lõi sắt (piston).

• Khi không cấp điện: Lò xo ép chặt lõi sắt vào đĩa cao su, giữ cho van ở trạng thái đóng, chặn dòng chảy.
• Khi cấp điện: Dòng điện chạy qua cuộn dây tạo ra từ trường, hút lõi sắt lên, nén lò xo và mở cửa van, cho phép chất lỏng hoặc khí đi qua.
• Khi ngắt điện, từ trường mất đi, lò xo đưa lõi sắt trở lại, van đóng lại.

Loại van điện từ 2 cửa thường đóng (NC) là phổ biến nhất. Ở trạng thái không có điện, van đóng kín. Khi có điện, lực từ trường mở van, cho phép lưu chất lưu thông. Ngắt điện, van sẽ tự động trở về trạng thái đóng.

3. Ứng dụng của van điện từ

Ngày nay, với sự phát triển của khoa học và công nghệ, nhiều thiết bị hiện đại đã ra đời, giúp giảm sức lao động và tăng hiệu quả làm việc. Van điện từ là một trong những thiết bị quan trọng, được sử dụng phổ biến trong nhiều hệ thống công nghiệp và đời sống như khí nén, hơi, gas, hóa chất, nước…, mang lại hiệu quả và độ chính xác cao.

• Xuất hiện trong nhà máy chế biến thực phẩm, nước uống, dây chuyền sản xuất dược phẩm và thiết bị y tế.
• Ứng dụng trong ngành dệt nhuộm, cơ khí, sản xuất hóa chất, khai thác khoáng sản.
• Loại kích thước lớn được dùng trong hệ thống cấp thoát nước, xử lý nước thải, sản xuất giấy, chế biến gỗ.
• Trong nông nghiệp, van điện từ hỗ trợ tưới tiêu tự động cho cây trồng, vườn lan, rau hoặc cây ăn quả.
• Hỗ trợ cung cấp nước cho gia súc, gia cầm trong các trang trại.

Van điện từ (Solenoid Valve) đóng vai trò quan trọng trong nhiều hệ thống công nghiệp và dân dụng nhờ khả năng điều khiển dòng chảy tự động, chính xác và hiệu quả. Với cấu tạo đơn giản, nguyên lý hoạt động thông minh và tính ứng dụng rộng rãi, thiết bị này giúp tối ưu hóa quá trình vận hành, tiết kiệm thời gian và nhân lực.

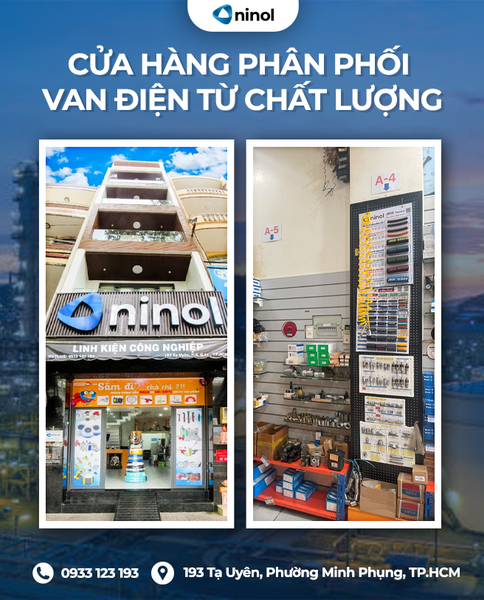

Khi lựa chọn van điện từ, bạn cần cân nhắc các yếu tố như chất liệu, điện áp, kích thước và môi trường sử dụng để đảm bảo hiệu quả và độ bền lâu dài. Nếu bạn đang tìm kiếm sản phẩm van điện từ chính hãng, chất lượng và giá tốt, hãy liên hệ ngay với Ninol - Cửa hàng phân phối van điện từ uy tín để được tư vấn và hỗ trợ nhanh nhất.
