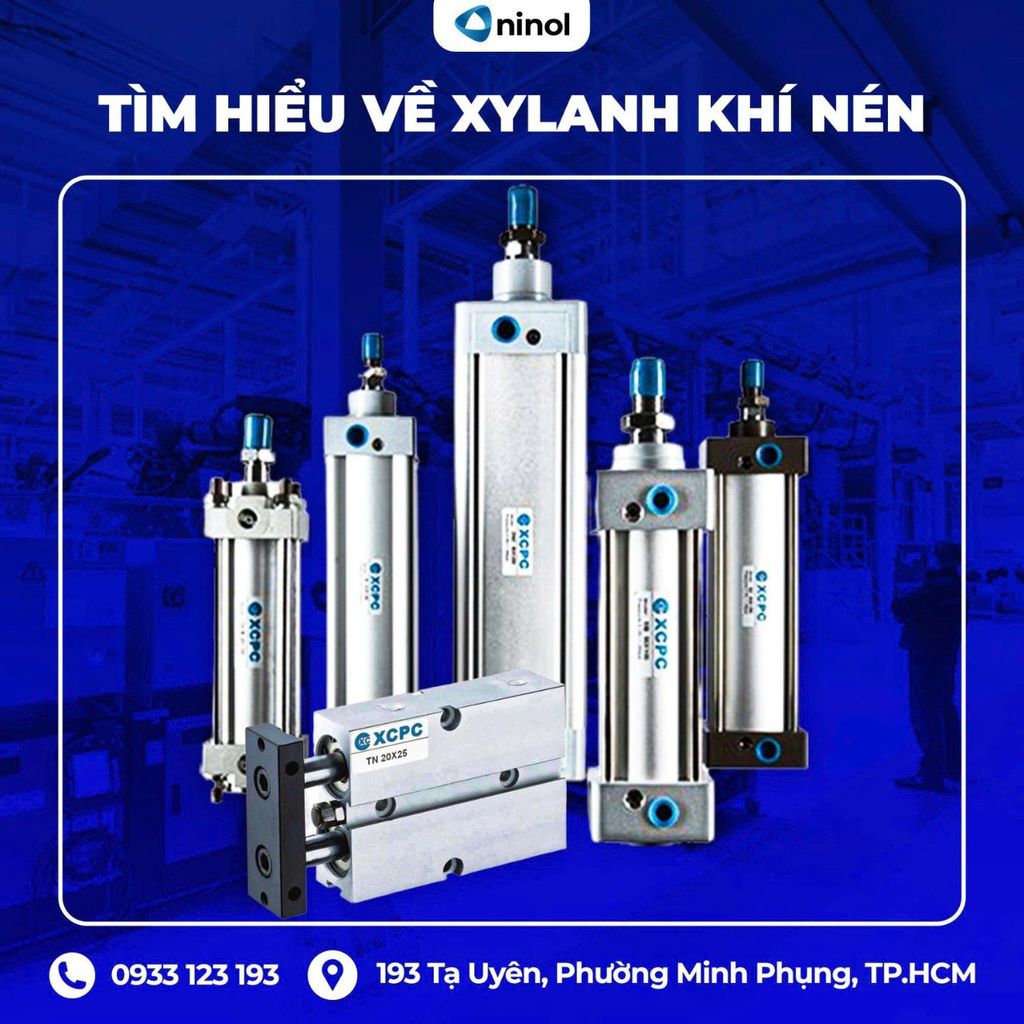

TÌM HIỂU VỀ XY LANH KHÍ NÉN

Trong ngành công nghiệp hiện đại, xy lanh khí nén là một trong những thiết bị truyền động quan trọng, đóng vai trò không thể thiếu trong các hệ thống tự động hóa. Từ các dây chuyền sản xuất, máy móc chế biến, lắp ráp cho đến robot công nghiệp, xy lanh khí nén góp phần tăng năng suất, giảm sức lao động thủ công và tối ưu chi phí vận hành. Bài viết này sẽ giúp bạn tìm hiểu chi tiết về xy lanh khí nén, từ khái niệm, cấu tạo, nguyên lý hoạt động cho đến cách lựa chọn và bảo trì.

1. Xy lanh khí nén là gì?

Xy lanh khí nén (Pneumatic Cylinder) là một thiết bị cơ khí sử dụng năng lượng từ khí nén để tạo ra chuyển động cơ học, thường là chuyển động thẳng (tịnh tiến) hoặc quay. Khí nén được cung cấp từ máy nén khí, đi qua hệ thống van điều khiển, sau đó tác động lên piston bên trong xy lanh để sinh lực đẩy.

Hiểu đơn giản: Xy lanh khí nén biến năng lượng khí nén thành cơ năng, giúp máy móc thực hiện các thao tác như đẩy, kéo, kẹp, ép, nâng, hạ...

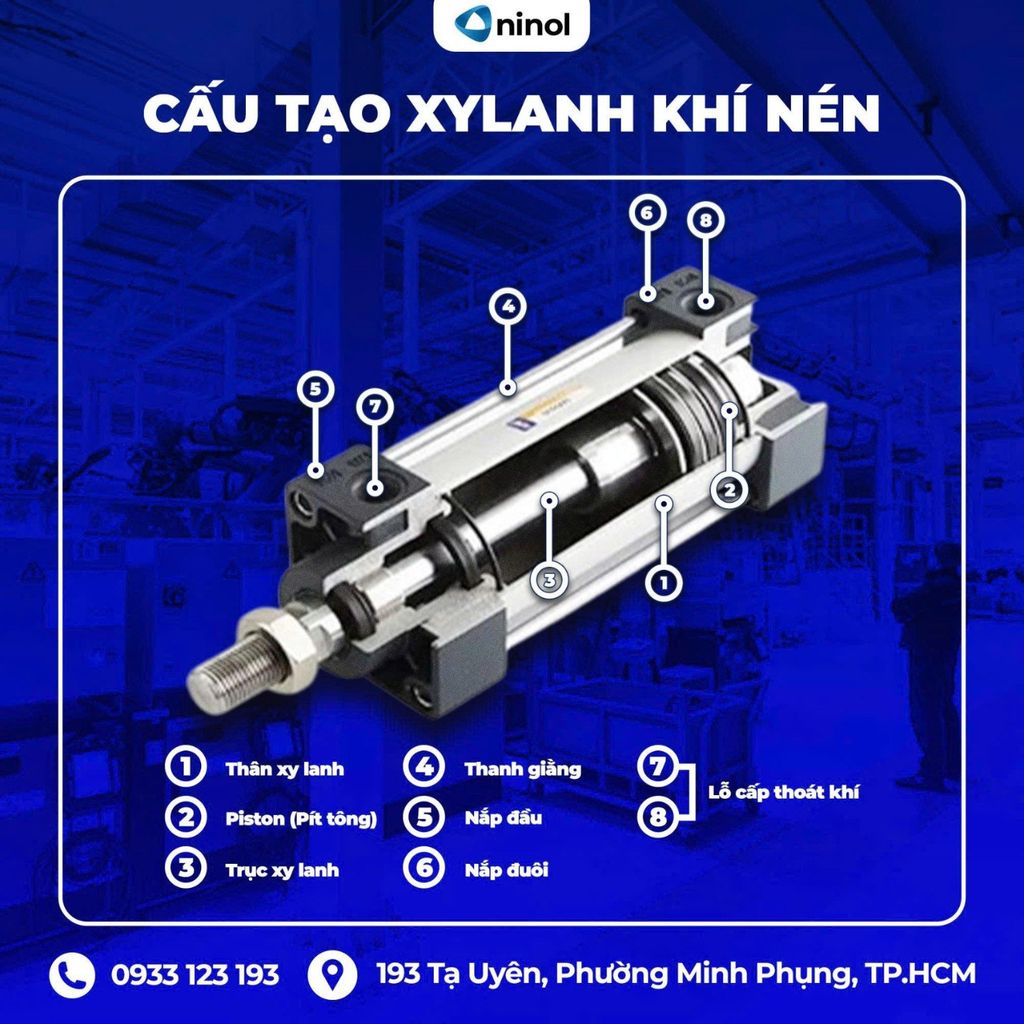

2. Cấu tạo xy lanh khí nén

Một xy lanh khí nén thường bao gồm các bộ phận chính sau:

1. Thân xy lanh (Cylinder Barrel)


   • Là ống hình trụ, được làm từ thép hoặc nhôm hợp kim.

   • Có độ bền cao, chịu áp lực và mài mòn tốt.


2. Piston


   • Bộ phận di chuyển bên trong thân xy lanh.

   • Khi khí nén tác động, piston sẽ tịnh tiến tạo ra lực đẩy/kéo.


3. Cần piston (Piston Rod)


   • Truyền lực từ piston ra bên ngoài để thực hiện thao tác.

   • Thường làm từ thép tôi cứng, mạ crom chống gỉ.


4. Nắp chặn (End Cap)


   • Đóng kín hai đầu xy lanh, đồng thời có lỗ để cấp/thoát khí.


5. Vòng đệm, phớt (Seals & Bearings)


   • Ngăn rò rỉ khí, đảm bảo độ kín.

   • Giảm ma sát, kéo dài tuổi thọ xy lanh.


3. Nguyên lý hoạt động của xy lanh khí nén

Nguyên lý hoạt động dựa trên áp suất khí nén:

1. Khi khí nén được dẫn vào một bên của piston, áp lực khí sẽ đẩy piston di chuyển theo chiều ngược lại.

2. Khi đổi hướng cấp khí, piston di chuyển ngược lại, tạo thành chuyển động tịnh tiến qua lại.

3. Một số loại xy lanh đặc biệt có thể tạo chuyển động quay, dựa trên cấu tạo piston và hệ thống bánh răng.


Ví dụ:

• Xy lanh tác động đơn: Chỉ cấp khí một chiều, chiều còn lại nhờ lò xo hồi vị.

• Xy lanh tác động kép: Cấp khí hai chiều, piston di chuyển linh hoạt hơn.


4. Phân loại xy lanh khí nén

Xy lanh khí nén có nhiều loại, phân loại dựa trên đặc điểm cấu tạo và ứng dụng:

4.1. Theo cơ chế hoạt động

• Xy lanh tác động đơn (Single Acting Cylinder)

  • Cấp khí 1 chiều, chiều còn lại nhờ lò xo hồi vị.

  • Ứng dụng: đẩy chi tiết, ép nhẹ.

• Xy lanh tác động kép (Double Acting Cylinder)

  • Cấp khí 2 chiều, lực đẩy/kéo cân bằng.

  • Ứng dụng: máy đóng gói, dây chuyền tự động.


4.2. Theo dạng chuyển động

• Xy lanh tròn: phổ biến, dễ lắp đặt.

• Xy lanh vuông: gọn, chắc chắn, dùng trong không gian hẹp.

• Xy lanh compact (dạng mỏng): tiết kiệm diện tích.

• Xy lanh không trục (Rodless Cylinder): piston di chuyển mà không cần cần piston.


4.3. Theo ứng dụng đặc thù

• Xy lanh kẹp (Clamp Cylinder)

• Xy lanh quay (Rotary Cylinder)

• Xy lanh dẫn hướng (Guided Cylinder)

• Xy lanh mini (Mini Cylinder)

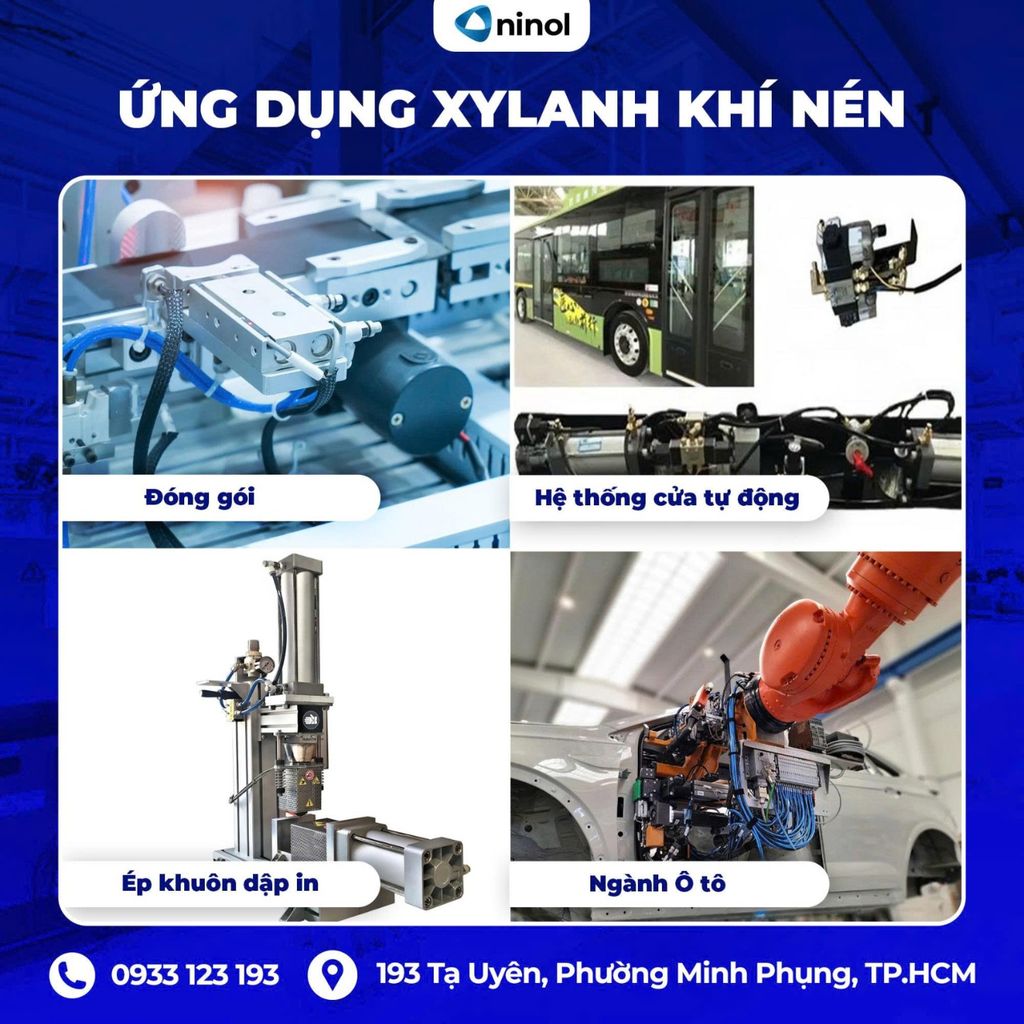

5. Ứng dụng của xy lanh khí nén

Ứng dụng của xy lanh khí nén rất đa dạng trong nhiều lĩnh vực công nghiệp.

Trong sản xuất, xy lanh được dùng cho các loại máy ép, máy cắt, máy dập, cũng như trong dây chuyền lắp ráp và đóng gói tự động.

Ngành ô tô tận dụng xy lanh khí nén trong các hệ thống kẹp, nâng hạ chi tiết, robot hàn và robot sơn, giúp nâng cao độ chính xác và tốc độ làm việc.

Trong lĩnh vực thực phẩm và đồ uống, xy lanh đóng vai trò quan trọng trong các máy chiết rót, dán nhãn và đóng gói sản phẩm, đảm bảo quy trình nhanh chóng và vệ sinh.

Với ngành điện tử – bán dẫn, xy lanh khí nén hỗ trợ dây chuyền gắp linh kiện, lắp ráp và kiểm tra sản phẩm tinh vi.

Ngoài ra, ngành cơ khí, gia công gỗ cũng thường xuyên sử dụng xy lanh khí nén trong máy CNC, máy khoan và máy cắt để đạt hiệu quả sản xuất cao. Chính nhờ sự linh hoạt và khả năng thích ứng, xy lanh khí nén ngày càng trở thành một thiết bị không thể thiếu trong các hệ thống tự động hóa hiện đại.

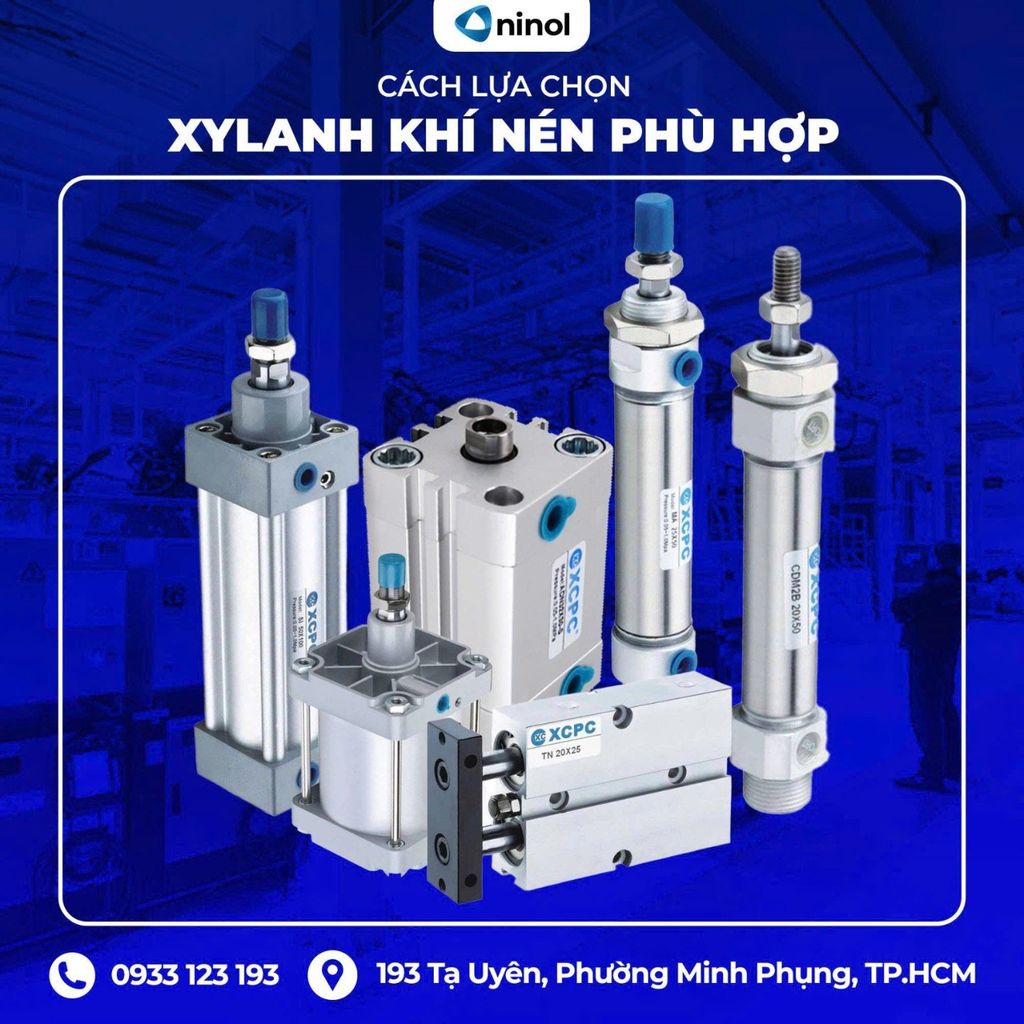

6. Cách lựa chọn xy lanh khí nén phù hợp

Để chọn đúng loại xi lanh khí nén, bạn cần lưu ý:

1. Xác định tải trọng → chọn đường kính piston phù hợp.

2. Chiều dài hành trình → phụ thuộc vào nhu cầu di chuyển.

3. Tốc độ làm việc → tính toán lưu lượng khí.

4. Không gian lắp đặt → chọn xy lanh tròn, vuông, compact.

5. Thương hiệu → XCPC, Airtac, STNC…


7. Lưu ý khi sử dụng và bảo trì xy lanh khí nén

• Dùng khí nén sạch, khô, không dầu để tránh hư hỏng phớt.

• Thường xuyên kiểm tra rò rỉ khí tại các khớp nối.

• Bôi trơn piston và cần piston định kỳ.

• Không vượt quá áp suất làm việc cho phép.

• Vệ sinh môi trường xung quanh, tránh bụi bẩn bám vào xy lanh.


8. FAQ – Câu hỏi thường gặp

1. Xy lanh khí nén và xy lanh thủy lực khác nhau thế nào?

• Khí nén dùng khí, lực vừa phải.

• Thủy lực dùng dầu, lực mạnh hơn, dùng cho tải trọng lớn.


2. Tuổi thọ của xy lanh khí nén bao lâu?

• Trung bình 2–5 năm, tùy môi trường và cách bảo trì.


3. Có thể dùng xy lanh khí nén trong môi trường ẩm ướt không?

• Có, nhưng nên chọn loại xy lanh chống gỉ, có phớt đặc biệt.


4. Xy lanh khí nén mini có ứng dụng gì?

• Dùng trong robot nhỏ, thiết bị y tế, cơ cấu gắp linh kiện điện tử.


Xy lanh khí nén là một thiết bị cơ bản nhưng vô cùng quan trọng trong hệ thống tự động hóa công nghiệp. Nhờ ưu điểm giá rẻ, dễ lắp đặt, vận hành linh hoạt, chúng được ứng dụng rộng rãi trong nhiều ngành nghề. Tuy nhiên, để đạt hiệu quả tối ưu, người dùng cần lựa chọn đúng loại, bảo trì thường xuyên và sử dụng đúng khuyến cáo của nhà sản xuất. Nếu bạn đang tìm kiếm xy lanh khí nén chất lượng, giá tốt, hãy liên hệ ngay với Ninol để được tư vấn chi tiết và lựa chọn giải pháp tối ưu nhất.
