Tại sao cần bộ lọc – điều áp – bôi trơn (FRL) trong hệ thống khí nén?

Trong bất kỳ hệ thống khí nén công nghiệp nào – từ dây chuyền sản xuất tự động hóa, xưởng cơ khí, nhà máy lắp ráp ô tô cho đến trạm sửa chữa – chất lượng khí nén luôn đóng vai trò quyết định đến độ bền thiết bị và hiệu suất vận hành. Nhiều doanh nghiệp đầu tư máy nén khí công suất lớn nhưng lại bỏ qua một bộ phận nhỏ gọn nhưng cực kỳ quan trọng: bộ lọc – điều áp – bôi trơn (FRL). Vậy FRL là gì? Tại sao hệ thống khí nén bắt buộc phải có FRL? Nếu không lắp đặt đúng cách sẽ gây hậu quả gì? Bài viết dưới đây sẽ phân tích toàn diện về vai trò, cấu tạo, nguyên lý hoạt động và tiêu chí lựa chọn FRL chuẩn kỹ thuật.

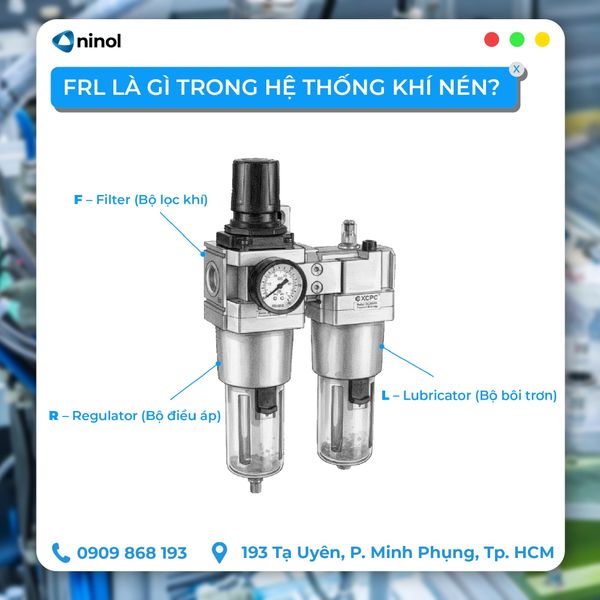

1. FRL là gì trong hệ thống khí nén?

FRL là viết tắt của:

• F – Filter (Bộ lọc khí)
• R – Regulator (Bộ điều áp)
• L – Lubricator (Bộ bôi trơn)

Đây là cụm thiết bị xử lý khí nén được lắp đặt sau máy nén khí và trước các cơ cấu chấp hành như xy lanh, van điện từ, van điều khiển…

Trong hệ thống tiêu chuẩn, FRL thường được lắp thành cụm đồng bộ để đảm bảo khí nén đạt ba yêu cầu cơ bản:

✔ Sạch
✔ Ổn định áp suất
✔ Được bôi trơn phù hợp

Nếu thiếu một trong ba yếu tố này, tuổi thọ thiết bị sẽ giảm đáng kể.

2. Vì sao khí nén không “sạch” như bạn nghĩ?

Nhiều người cho rằng khí nén đơn giản chỉ là không khí được nén lại. Tuy nhiên, trong thực tế, khí nén chứa:

• Hơi nước ngưng tụ
• Bụi bẩn từ môi trường
• Dầu lẫn từ máy nén khí
• Tạp chất kim loại siêu nhỏ

Theo tiêu chuẩn ISO về chất lượng khí nén công nghiệp, nếu không xử lý đúng cách, hơi nước và tạp chất sẽ gây:

• Ăn mòn van và xy lanh
• Kẹt ty piston
• Hỏng gioăng phớt
• Cháy coil van điện từ
• Giảm lực đẩy do sụt áp

Vì vậy, FRL không phải phụ kiện tùy chọn – mà là thành phần bắt buộc.

3. Phân tích từng thành phần của bộ FRL

3.1 Bộ lọc khí (Filter)

Bộ lọc có nhiệm vụ:

• Tách nước ngưng tụ
• Giữ lại bụi bẩn
• Loại bỏ tạp chất rắn


Cấu tạo gồm:

• Cốc chứa nước (polycarbonate hoặc kim loại)
• Lõi lọc (5µm, 25µm tùy ứng dụng)
• Van xả nước (tự động hoặc thủ công)


Nếu không có bộ lọc:

• Hơi nước làm oxy hóa bề mặt kim loại
• Van điện từ dễ kẹt
• Gioăng cao su nhanh lão hóa

Trong môi trường sản xuất liên tục, chỉ cần lượng nước nhỏ cũng đủ gây hỏng hệ thống sau vài tháng.

3.2 Bộ điều áp (Regulator)

Bộ điều áp giúp:

• Ổn định áp suất đầu ra
  Bảo vệ thiết bị khỏi quá áp
• Giảm dao động áp suất khi tải thay đổi

Ví dụ: Máy nén cung cấp 8 bar, nhưng xilanh chỉ cần 5 bar để hoạt động hiệu quả. Nếu không điều chỉnh:

• Tiêu hao năng lượng dư thừa
• Tăng lực va đập cơ khí
• Giảm tuổi thọ thiết bị

Bộ điều áp hoạt động bằng cơ chế lò xo – màng chắn, giúp duy trì áp suất ổn định ngay cả khi áp đầu vào thay đổi.

3.3 Bộ bôi trơn (Lubricator)

Lubricator phun sương dầu mịn vào dòng khí nén.

Mục đích:

• Giảm ma sát
• Bảo vệ gioăng phớt
• Tăng tuổi thọ van và xy lanh

Không phải hệ thống nào cũng cần bôi trơn. Một số thiết bị hiện đại đã có sẵn lớp phủ tự bôi trơn. Tuy nhiên, trong môi trường:

• Tải nặng
• Hoạt động tần suất cao
• Nhiệt độ cao

Bộ bôi trơn giúp tăng tuổi thọ hệ thống lên 30–50%.

4. Hậu quả nghiêm trọng khi không sử dụng bộ FRL trong hệ thống khí nén

Nhiều doanh nghiệp, đặc biệt là xưởng quy mô nhỏ hoặc hệ thống vận hành đơn giản, thường bỏ qua cụm FRL để tiết kiệm chi phí đầu tư ban đầu. Tuy nhiên, việc không xử lý khí nén đúng chuẩn sẽ tạo ra những hệ quả kỹ thuật âm thầm nhưng tốn kém lâu dài.

Dưới đây là những rủi ro phổ biến nhất:

4.1 Tăng tốc độ ăn mòn và oxy hóa thiết bị

Khí nén luôn chứa hơi nước do quá trình nén làm tăng nhiệt độ và sau đó ngưng tụ. Nếu không có bộ lọc tách nước:

• Hơi ẩm tích tụ bên trong van và xy lanh
• Bề mặt kim loại bị oxy hóa
• Xuất hiện rỉ sét trong khoang làm việc


Hệ quả là:

• Piston chuyển động không mượt
• Tăng ma sát
• Giảm độ chính xác điều khiển

Trong môi trường sản xuất liên tục, hiện tượng này có thể xảy ra chỉ sau vài tháng vận hành.

4.2 Áp suất không ổn định gây sai lệch lực tác động

Khi hệ thống không có bộ điều áp (Regulator), áp suất đầu ra phụ thuộc hoàn toàn vào máy nén khí và dao động theo tải tiêu thụ. Điều này dẫn đến:

• Lực ép không đồng đều
• Kẹp phôi không chắc
• Sai số trong quá trình lắp ráp
• Ảnh hưởng trực tiếp đến chất lượng sản phẩm

Đặc biệt trong các dây chuyền tự động hóa, chỉ cần sai lệch áp suất nhỏ cũng có thể gây lỗi hàng loạt.

4.3 Hư hỏng van điện từ và thiết bị điều khiển

Bụi bẩn và tạp chất siêu nhỏ trong khí nén dễ làm:

• Kẹt lõi van
• Tắc đường khí nhỏ
• Mòn gioăng làm kín

Khi van hoạt động khó khăn, cuộn coil phải làm việc lâu hơn để đóng/mở → sinh nhiệt → tăng nguy cơ cháy coil. Chi phí thay van điện từ cao hơn rất nhiều so với chi phí lắp đặt một bộ FRL đạt chuẩn.

4.4 Gia tăng rò rỉ khí và tiêu hao năng lượng

Hơi ẩm và tạp chất làm lão hóa gioăng, phớt cao su nhanh hơn bình thường. Khi độ kín giảm:

• Rò rỉ khí xuất hiện tại đầu nối
• Máy nén phải hoạt động nhiều hơn
• Điện năng tiêu thụ tăng

Theo thống kê trong ngành khí nén, rò rỉ có thể làm thất thoát 20–30% năng lượng nếu không được kiểm soát tốt.

4.5 Giảm tuổi thọ toàn hệ thống

Khí nén bẩn tác động lên toàn bộ chuỗi thiết bị:

Máy nén → Đường ống → Van → Xy lanh → Cơ cấu chấp hành

Nếu không xử lý ngay từ đầu bằng FRL, các hư hỏng sẽ xảy ra dây chuyền. Thay vì bảo trì định kỳ đơn giản, doanh nghiệp phải:

• Dừng máy đột xuất
• Thay linh kiện hàng loạt
• Ảnh hưởng tiến độ sản xuất

Thời gian ngừng hoạt động (Downtime) trong môi trường công nghiệp có thể gây tổn thất lớn hơn rất nhiều so với chi phí đầu tư hệ thống xử lý khí đúng chuẩn.

4.6 Ảnh hưởng đến an toàn vận hành

Áp suất không kiểm soát có thể:

• Làm xy lanh va đập mạnh
• Gây rung động bất thường
• Tăng nguy cơ hư hỏng cơ khí

Trong một số ứng dụng như máy ép, máy dập hoặc hệ thống kẹp giữ, điều này có thể ảnh hưởng đến độ an toàn của người vận hành.

Bộ lọc – điều áp – bôi trơn (FRL) không phải là phụ kiện tùy chọn, mà là thành phần thiết yếu trong bất kỳ hệ thống khí nén công nghiệp nào. Nó đảm bảo khí nén sạch, ổn định và phù hợp với thiết bị sử dụng.
