Van điện từ khí nén hay còn gọi là van khí nén hiện nay không chỉ còn được sử dụng trong dây chuyền sản xuất mà còn được áp dụng rất nhiều trong sinh hoạt cuộc sống. Như sử dụng trong bơm xe, xịt rửa, làm vệ sinh nhà cửa, sơn xịt, lắp đặt bể cá, dây chuyền sản xuất…
Cũng chính bởi sự đa dạng trong ứng dụng như vậy mà van điện khí nén được tạo ra rất nhiều loại khác nhau để phù hợp với nhu cầu sử dụng. Hãy cùng mình tìm hiểu về loại van này nhé?
Van điện từ khí nén là gì?
Van điện khí nén là một bộ phận của thiết bị khí nén có thể dừng hoặc thay đổi hướng của dòng khí nén bằng lực điện từ. Việc sử dụng van điện từ giúp tạo ra các hệ thống hoạt động tự động, thay thế cho việc điều khiển bằng tay, tạo ra nhiều tiện lợi hơn trong sinh hoạt và sản xuất.
Van điện khí nén đang được ứng dụng rất phổ biến trong các lĩnh vực khác nhau như các dây chuyền sản xuất tự động, lắp ráp máy móc, chế tạo gia công thiết bị cơ khí, điện tử… công nghệ dệt may, in ấn bao bì…
Cấu tạo van khí nén?
Các loại van điện từ khí nén có cấu tạo cơ bản gồm thân van và đầu coil điện. Thân van là nơi chứa các cổng dẫn khí, nó kết nối với các đường ống để dẫn khí đến các thiết bị. Các bộ phận trong thân van hỗ trợ cho công việc điều chỉnh tiết lưu, đảo chiều dòng khí.
Đầu coil điện và nơi nhận tín hiệu và điều khiển sự hoạt động của van. Đầu coil kết nối với thân van bằng một trục, và điều khiển van hoạt động bằng trục này. Khi có dòng điện đi qua, đầu coil sinh ra từ trường, từ trường tác động lên trục van, khiến trục van tiến hoặc lùi theo phương ngang. Từ đó quyết định các cửa khí thông với nhau và dẫn khí ra.
Van điện khí nén có nhiều loại khác nhau với thông số kỹ thuật, số lượng cổng và các kiểu kết nối khác nhau mà phù hợp với từng loại hệ thống.
Các loại van điện từ khí nén?
Các loại van khí nén để điều khiển hướng dòng chảy thường được chia thông dụng nhất là theo số cổng và số vị trí làm việc. Thông dụng nhất là các loại van 2 ngã, 3 ngã và 5 ngã.
Nếu chia theo nguồn điện thì có thể chia thành các loại 12V, 24V, 110V, 220V… loại 1 chiều hoặc xoay chiều. Tùy theo nhu cầu sử dụng mà lắp đầu coil phù hợp cho van.

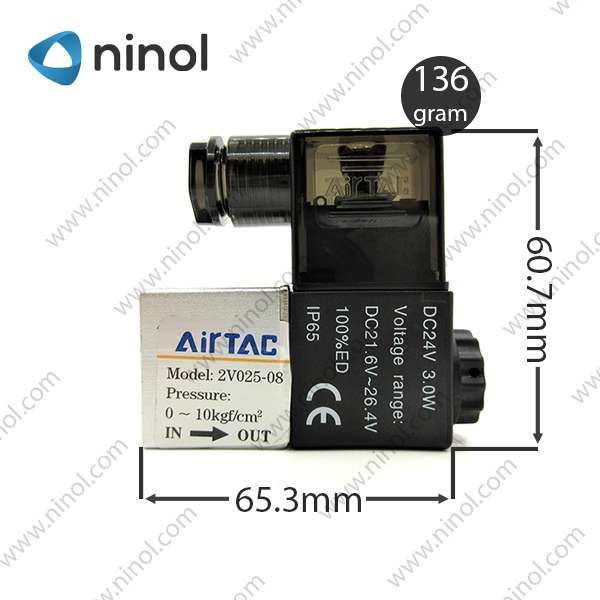

Van điện từ khí nén 2 ngã (Van khí nén 2/2)
Van khí nén 2 ngã có cấu tạo gồm thân và 1 coil điện. Thân van có 2 vị trí và 2 cửa khí: 1 cửa khí vào và 1 cửa khí ra.
Ở trạng thái không hoạt động, cửa van bị chặn không cho dòng khí nén đi qua. Khi được cấp điện, cuộn coil sinh ra từ trường và điều khiển van mở. Khí nén có thể đi qua van và đến các thiết bị. Đây là dạng van có cấu tạo và cách hoạt động đơn giản nhất, dùng để đóng mở, cho phép dòng khí nén đi qua van.

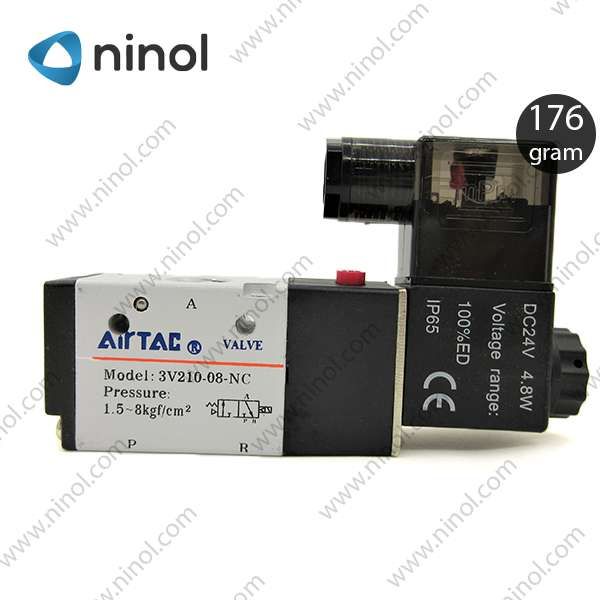

Van điện từ khí nén 3 ngã (Van khí nén 3/2)
Van khí nén 3 ngã trên thân van sẽ có 2 vị trí truyền động và 3 cửa: cửa cấp khí nén vào P, cửa khí nén làm việc A, cửa xả khí nén R. Van có gắn với 1 đầu coil điện để điều khiển hoạt động của van.
Khi chưa được cấp điện, trạng thái đóng cửa A sẽ thông với cửa R. Khi cấp điện vào đầu coil, van sẽ đảo chiều, cửa P sẽ thông với cửa A, cho phép dòng khí nén đi qua van và đến các thiết bị.
Các dòng van 3/2 có loại thường đóng hoặc thường mở, tùy theo nhu cầu sử dụng mà bạn lựa chọn loại van phù hợp.

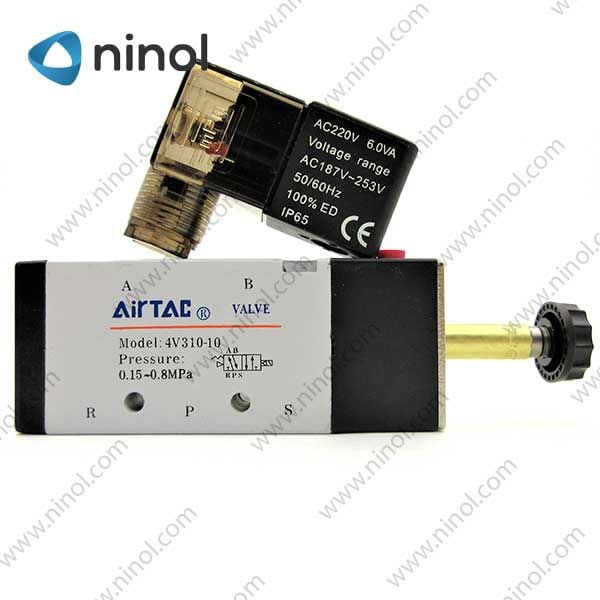

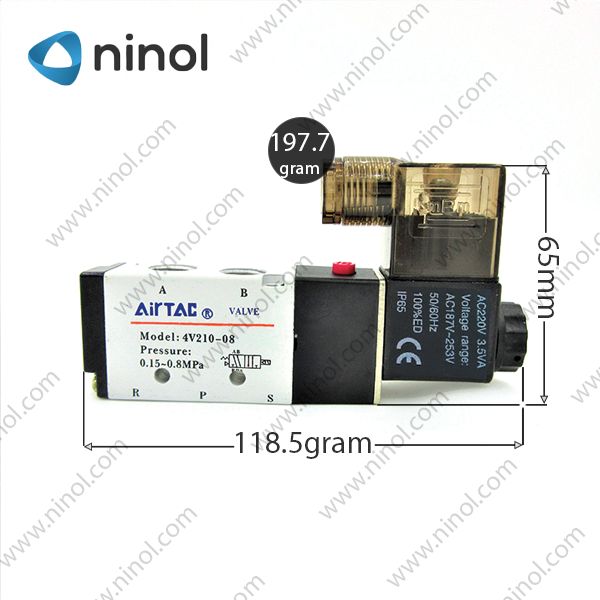

Van điện từ khí nén 5 ngã 2 vị trí (Van khí nén 5/2)
Van điện 5 ngã cấu tạo thân van gồm 5 cửa khí: 1 cửa đưa khí vào (P), 2 cửa khí xả (R và S), 2 cửa khí làm việc kết nối với xylanh (A và B). Van có 2 vị trí truyền động, xylanh chỉ dừng được tại 2 vị trí là điểm đầu và cuối hành trình.
Ở trạng thái bình thường, khi chưa có điện, cửa A thông với cửa R, cửa B thông với cửa S, cửa P đóng. Khí nén không đi qua được van.
Khi van được cấp điện, cửa P sẽ thông với cửa A, khí nén đi từ P qua A đến xylanh, kích xylanh ra hành trình. Cửa S thông với cửa B để xả khí nén thừa trong xylanh và cửa R bị đóng.
Khi van đảo chiều, cửa P thông với cửa B cung cấp khí nén đến xylanh, rút xylanh xề hành trình. Cửa R thông với cửa A để khí nén thừa trong xylanh, khí nén sẽ được xả theo chiều: Xylanh -> A -> R và cửa S bị đóng.
Van điện 5/2 có hai loại 1 đầu coil và 2 đầu coil. Với loại 1 đầu coil, khi hoạt động van sẽ đảo chiều, ngưng cấp điện van sẽ trở về vị trí ban đầu.

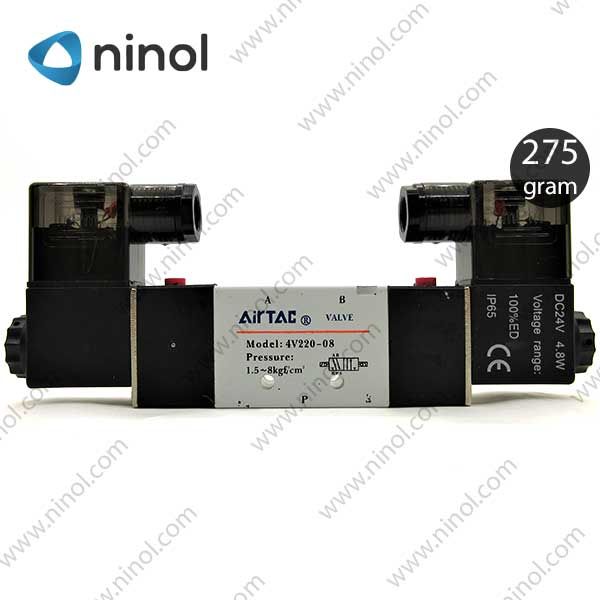

Loại van điện từ khí nén 2 đầu coil thì tốc độ hoạt động của trục van sẽ nhanh hơn, do sự điều khiển hoạt động từ cả 2 đầu trục. Từ đó rút ngắn thời gian đóng mở van, phân phối luồng khí nén, điều khiển sự hoạt động của hệ thống chính xác hơn.

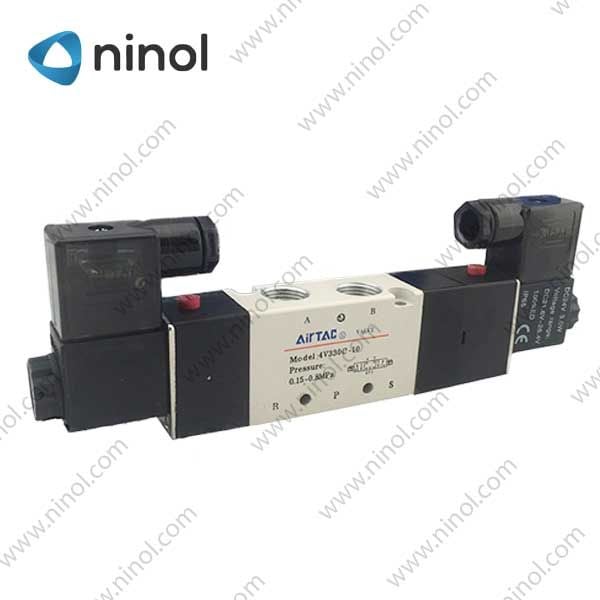

Van điện từ khí nén 5 ngã 3 vị trí (Van khí nén 5/3)
Van điện khí nén 5/3 là loại van cho phép xylanh dừng ở 3 vị trí khác nhau: Điểm đầu hành trình, điểm cuối hành trình và một vị trí bất kỳ trên hành trình. Khi xylanh chưa đi hết hành trình mà ngừng kích điện, xylanh sẽ dừng lại và giữ nguyên vị trí ngay trên hành trình mà không hồi trở về vị trí ban đầu như van 5/2.
Thân van điện khí nén 5/3 gồm 5 cửa: cửa khí vào (P), 2 cửa làm việc (A, B) và 2 cửa xả (R, S).
Khi không cấp điện, các cửa của van 5/3 đều đóng. Khi van mở, cửa P thông với cửa A, khí nén đi từ P -> A -> xylanh, kích xylanh ra hành trình. Cửa B thông với cửa S để xả khí thừa trong xylanh, cửa R bị chặn.
Khi van đảo chiều, cửa P thông với cửa B, khí nén đi từ cửa P qua cửa B đến xylanh, rút hành trình xylanh về. Cửa A sẽ thông với cửa R để xả khí nén thừa trong xylanh, giúp áp suất không bị tăng cao. Cửa S sẽ bị chặn.
Cách chọn van khí nén
Để lựa chọn van điện từ khí nén phù hợp, bạn nên lựa chọn dựa trên các tiêu chuẩn cơ bản dưới đây để tìm ra loại van hợp nhu cầu.
- Áp suất của van điện khí nén là bao nhiêu? Điều này sẽ quy định lượng điện năng được yêu cầu.
- Van khí nén cần mở hoặc đóng nhanh bao nhiêu? Quá trình van điện từ khí nén đóng và mở mất nhiều thời gian hơn so với van tác động trực tiếp, nhưng bớt tốn năng lượng và tiện lợi hơn.
- Bạn cần loại thường đóng (NC) hay loại van thường mở (NC)? Van phải phù hợp với ứng dụng. Điều quan trọng nhất cần xem xét là tác động tiềm ẩn của việc cắt điện hoặc hỏng van – sử dụng loại thường đóng hay thường mở thì tuổi thọ sản phẩm được kéo dài hơn? Nếu cần loại cho phép khí nén đi qua cả những lúc không hoạt động thì nên lựa chọn loại thường mở. Nếu ngược lại, thì sẽ cần một van thường đóng. Làm sai điều này sẽ dẫn đến tốn nhiều chi phí năng lượng hơn và cuộn coil điện sẽ mau hỏng.
- Tốc độ dòng chảy yêu cầu, kích thước cổng và số lượng cổng là gì? Như với bất kỳ loại van nào, những yếu tố này phụ thuộc hoàn toàn vào chức năng của van và hệ thống mà nó đang được tích hợp vào.
Cửa hàng cung cấp van điện từ khí nén uy tín?
Trên thị trường hiện nay có khá nhiều các loại van điện từ khí nén với chất lượng lẫn lộn. Để tìm và mua đúng van điện từ tốt không phải là điều dễ dàng. Các bạn nên lựa chọn mua van điện ở các cửa hàng lớn, có uy tín để đảm bảo chất lượng van và an toàn khi sử dụng.
Một số thương hiệu nổi tiếng cung cấp van điện khí nén là Airtac, STNC, PVN, VTPC, SMC… Đây là các hãng nổi tiếng cung cấp các dòng van điện từ chất lượng mà các bạn có thể tham khảo.
Một số dòng van điện từ khí nén nổi tiếng và thông dụng:
- Van điện 2 ngã: Airtac: 2V028-08, 3V1-06; STNC TG 22-08…
- Van điện 3 ngã: Airtac: 3V210-08, 3V310-10; STNC: VT-307, TG-2321-08, TG-2331-10…
- Van điện 5/2: Airtac: 4V110-06, 4V210-08, 4V310-10, 4V410-15; STNC: TG-2511-06,TG-2512-06,TG-2521-08,TG-2522-08,TG-2531-10,TG-2532-10,TG-2541-15,TG-2542-15…
- Van điện 5/3: Airtac: 4V130-06, 4V230-08, 4V330-10, 4V430-15; STNC: TG-3512-06C, TG-3522-08C, TG-3532-10C, TG-3542-15C, FG-3522-08C, FG-3532-10C…
