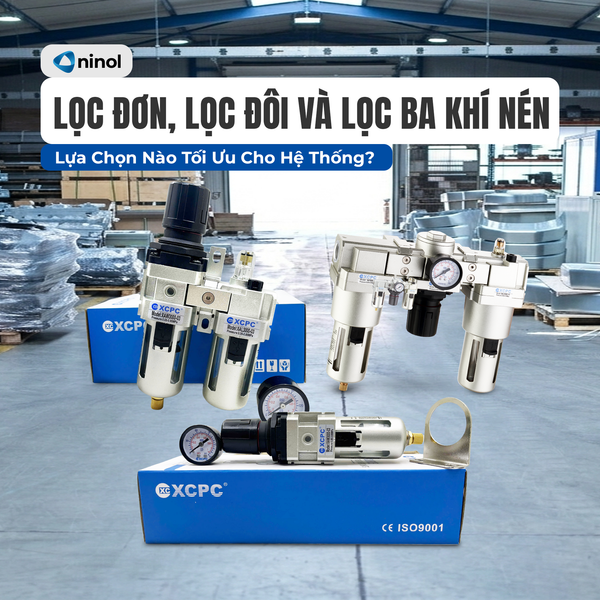

Lọc Đơn, Lọc Đôi Và Lọc Ba Khí Nén: Lựa Chọn Nào Tối Ưu?

Trong các hệ thống khí nén công nghiệp hiện đại, khí nén tạo ra từ máy nén khí thường mang theo rất nhiều tạp chất như hơi ẩm, bụi bẩn, cặn gỉ sét và dầu máy. Để giải quyết bài toán này, các bộ lọc khí nén đã ra đời. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, sự khác biệt cốt lõi và hướng dẫn bạn cách chọn bộ lọc phù hợp nhất cho hệ thống của mình.

1. Bộ Lọc Khí Nén Là Gì? Vì Sao Hệ Thống Cần Bộ Xử Lý Khí?

Khí nén trong tự nhiên khi bị nén lại ở áp suất cao sẽ tích tụ lượng nhiệt lớn cùng độ ẩm bão hòa. Khí đi qua đường ống sẽ kéo theo các hạt bụi li ti và cặn gỉ sét bám trên thành ống.

Bộ lọc khí nén là thiết bị giữ nhiệm vụ:

• Tách nước và chất bẩn: Loại bỏ các giọt nước ngưng tụ và bụi bẩn có kích thước từ hạt thô đến hạt siêu mịn.
• Điều chỉnh áp suất: Giữ áp suất đầu ra ổn định, bảo vệ hệ thống khỏi sự trồi sụt áp của nguồn cấp.
• Châm dầu bôi trơn: Phun sương dầu vào dòng khí để bôi trơn các chi tiết chuyển động cơ khí phía sau.

Một bộ xử lý khí nén đầy đủ thường được gọi là bộ F.R.L (Filter - Regulator - Lubricator). Tùy thuộc vào cách tích hợp 3 lõi chức năng này, chúng ta sẽ có bộ lọc đơn, lọc đôi hoặc lọc ba.

2. Phân Tích Chi Tiết Từng Loại Bộ Lọc Khí Nén

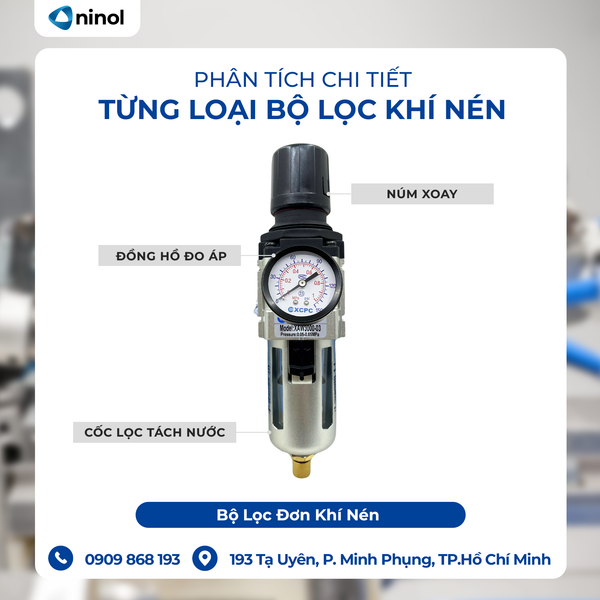

2.1. Bộ Lọc Đơn Khí Nén

Bộ lọc đơn là dòng thiết bị tối giản và có thiết kế gọn gàng nhất. Thông thường, cụm từ "lọc đơn" trong công nghiệp để chỉ cấu hình tích hợp 2 trong 1 bao gồm Van lọc tách nước và Van điều áp nằm trên cùng một khối liên kết, hoặc chỉ duy nhất một cốc lọc tinh/lọc thô đứng độc lập.

• Cấu tạo: Bao gồm 1 cụm chỉnh áp phía trên (núm xoay và đồng hồ đo áp) và 1 cốc lọc tách nước phía dưới. Thiết bị này hoàn toàn không có bình châm dầu.
• Nguyên lý hoạt động: Khí nén đi vào cốc lọc theo đường xoắn ốc tạo lực ly tâm để văng nước và bụi thô vào thành cốc, sau đó đi qua lõi lọc giấy hoặc thiêu kết để làm sạch hạt bụi mịn. Khí sạch tiếp tục đi qua màng điều áp để ép về mức áp suất làm việc mong muốn trước khi ra ngoài.
• Ưu điểm: Kích thước siêu nhỏ gọn, tiết kiệm không gian lắp đặt, chi phí đầu tư ban đầu rất thấp.
• Nhược điểm: Không có khả năng bôi trơn cho hệ thống cơ khí phía sau.

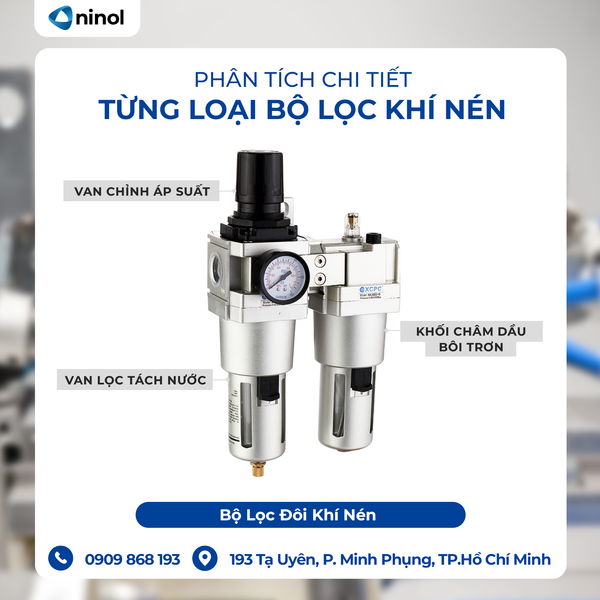

2.2. Bộ Lọc Đôi Khí Nén

Bộ lọc đôi là dòng sản phẩm phổ biến nhất trên thị trường hiện nay nhờ sự cân bằng hoàn hảo giữa tính năng và kích thước.

Cấu tạo: Gồm 2 khối lớn ghép lại với nhau bằng các thanh kết nối chuyên dụng:

• Khối 1 (Tích hợp): Gồm Van lọc tách nước và Van điều chỉnh áp suất (Filter + Regulator).
• Khối 2: Khối châm dầu bôi trơn (Lubricator).
• Nguyên lý hoạt động: Khí nén đi vào khối thứ nhất để thực hiện đồng thời hai nhiệm vụ: lọc sạch nước/bụi bẩn và điều chỉnh áp suất ổn định. Sau đó, dòng khí sạch này đi qua khối thứ hai. Tại đây, áp suất chênh lệch sẽ hút dầu từ bình chứa, phun thành dạng sương mịn hòa vào khí nén.
• Ưu điểm: Thực hiện trọn vẹn 3 chức năng (Lọc - Áp - Dầu) nhưng chỉ chiếm diện tích của 2 khối ghép, tối ưu hóa không gian một cách thông minh.
• Nhược điểm: Do cốc lọc tách nước phải gánh cả nhiệm vụ lọc thô, nếu nguồn khí quá bẩn hoặc nhiều nước, tuổi thọ lõi lọc có thể giảm nhanh.

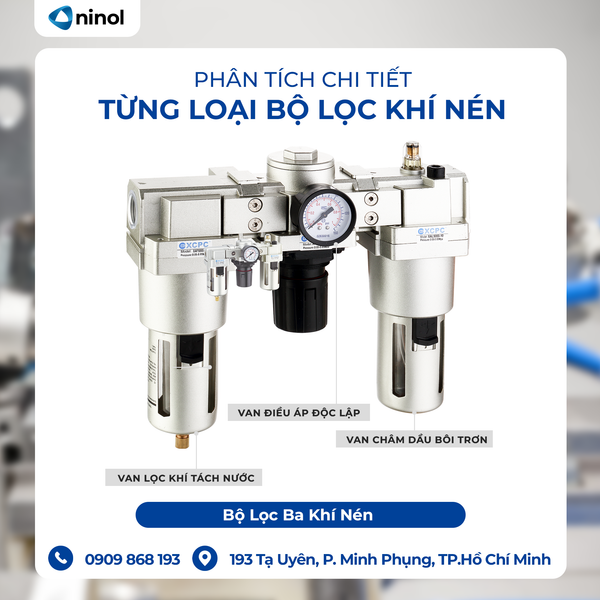

2.3. Bộ Lọc Ba Khí Nén

Đây là cấu hình bộ xử lý khí truyền thống và tách biệt hoàn toàn về mặt vật lý giữa các chức năng.

Cấu tạo: Gồm 3 khối riêng biệt được xếp hàng ngang và nối với nhau bằng các khớp ren hoặc vách nối:

• Khối thứ nhất: Van lọc khí tách nước (Filter).
• Khối thứ hai: Van điều áp độc lập (Regulator).
• Khối thứ ba: Van châm dầu bôi trơn (Lubricator).
• Nguyên lý hoạt động: Đầu tiên là bẫy nước và bụi -> Tiếp theo là điều chỉnh áp suất về mức an toàn -> Cuối cùng là phun dầu bôi trơn.
• Ưu điểm: Khả năng hoạt động độc lập cao. Khi một bộ phận bị hỏng (ví dụ: hỏng đồng hồ áp hoặc vỡ cốc lọc), kỹ thuật viên có thể dễ dàng tháo rời và thay thế module đó mà không cần vứt bỏ toàn bộ bộ lọc. Hiệu năng lọc và xả nước của dòng này thường rất mạnh mẽ do không gian cốc lọc lớn.
• Nhược điểm: Chiều dài tổng thể lớn, tốn không gian lắp đặt và nặng nề hơn dòng lọc đôi.

3. Bảng So Sánh Sự Khác Biệt Giữa Lọc Đơn, Lọc Đôi Và Lọc Ba

Để giúp bạn có cái nhìn tổng quan và đưa ra quyết định nhanh chóng, dưới đây là bảng so sánh trực quan dựa trên các tiêu chí kỹ thuật cốt lõi:

4. Hướng Dẫn Lựa Chọn Bộ Lọc Phù Hợp Cho Hệ Thống Khí Nén

Việc chọn sai bộ lọc không chỉ gây lãng phí ngân sách mà còn có thể làm hỏng toàn bộ hệ thống máy móc của nhà xưởng. Bạn có thể chọn loại bộ lọc dựa trên 2 tiêu chí cốt lõi sau:

4.1. Chọn theo yêu cầu chất lượng khí đầu ra

• Hệ thống KHÔNG ĐƯỢC PHÉP CÓ DẦU: Đối với các ngành như chế biến thực phẩm, đóng gói dược phẩm, thiết bị y tế, hoặc xưởng phun sơn ô tô/mỹ nghệ, khí nén đầu ra bắt buộc phải khô và sạch hoàn toàn, không lẫn váng dầu. Đối với trường hợp này, Bộ lọc đơn kết hợp với các lõi lọc tinh là sự lựa chọn bắt buộc. Bạn tuyệt đối không được dùng lọc đôi hay lọc ba có chứa bình dầu.
• Hệ thống CẦN BÔI TRƠN CƠ KHÍ: Đối với các thiết bị như xi lanh khí nén, van điện từ, motor khí nén, súng bắn vít, súng xiết bu lông, các chi tiết bên trong cần một lượng dầu nhỏ để giảm ma sát và chống mài mòn. Lúc này, Bộ lọc đôi hoặc Bộ lọc ba là giải pháp bắt buộc để bảo vệ tuổi thọ thiết bị.

4.2. Chọn theo không gian và vị trí lắp đặt

• Nếu không gian lắp đặt trên máy móc cực kỳ hạn chế, ưu tiên sử dụng Bộ lọc đôi để đảm bảo đầy đủ chức năng nhưng vẫn tiết kiệm diện tích.
• Nếu lắp đặt tại các vị trí đường ống chính của nhà xưởng, nơi không gian thoải mái và cần lưu lượng khí lớn, độ bền bỉ cao, hãy chọn Bộ lọc ba để dễ dàng bảo dưỡng, thay thế từng phần khi gặp sự cố.

Hiểu rõ sự khác biệt giữa lọc đơn, lọc đôi và lọc ba khí nén giúp bạn tối ưu hóa hiệu suất vận hành của toàn bộ hệ thống máy móc trong nhà xưởng. Lọc đơn mang lại sự tinh gọn, lọc đôi tối ưu không gian mà vẫn đủ tính năng, trong khi lọc ba mang lại sự bền bỉ và linh hoạt tuyệt đối trong bảo trì.

Nếu bạn đang tìm kiếm giải pháp xử lý khí nén phù hợp cho nhà xưởng của mình, hãy liên hệ ngay với Ninol để nhận tư vấn kỹ thuật chuyên sâu và bảng báo giá với chiết khấu tốt nhất!
