GIÁC HÚT CHÂN KHÔNG LÀ GÌ? CẤU TẠO, NGUYÊN LÝ VÀ ỨNG DỤNG THỰC TẾ

Giác hút chân không được sử dụng trong công nghiệp để nâng và vận chuyển các loại vật thể trong công nghệ tự động hóa - đặc biệt là trong các hệ thống chân không. Chúng tạo thành giao diện giữa máy và phôi. Để phôi có thể được kẹp một cách chắc chắn, nên chọn giác hút chân không để phù hợp với đặc tính vật liệu của phôi tương ứng.

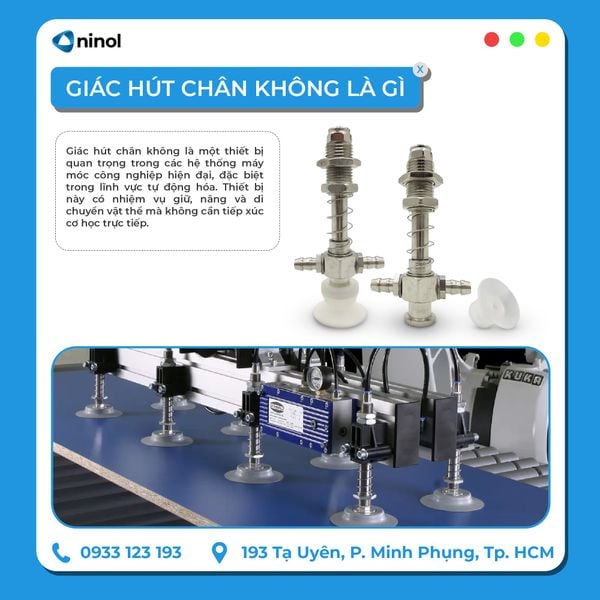

1. Giác hút chân không là gì?

Giác hút chân không là một thiết bị quan trọng trong các hệ thống máy móc công nghiệp hiện đại, đặc biệt trong lĩnh vực tự động hóa. Thiết bị này có nhiệm vụ giữ, nâng và di chuyển vật thể mà không cần tiếp xúc cơ học trực tiếp.

Giác hút chân không (vacuum suction cup) hoạt động dựa trên sự chênh lệch áp suất giữa môi trường bên ngoài và không gian bên trong giác hút. Khi không khí bên trong bị rút ra nhờ bơm chân không hoặc khí nén, lực hút được tạo ra giúp giác hút bám chặt vào bề mặt vật cần thao tác.

Nhờ đặc điểm này, giác hút được ứng dụng rộng rãi trong lắp ráp linh kiện điện tử, xử lý kính, nhựa, kim loại mỏng và nhiều công đoạn sản xuất yêu cầu độ chính xác cao.

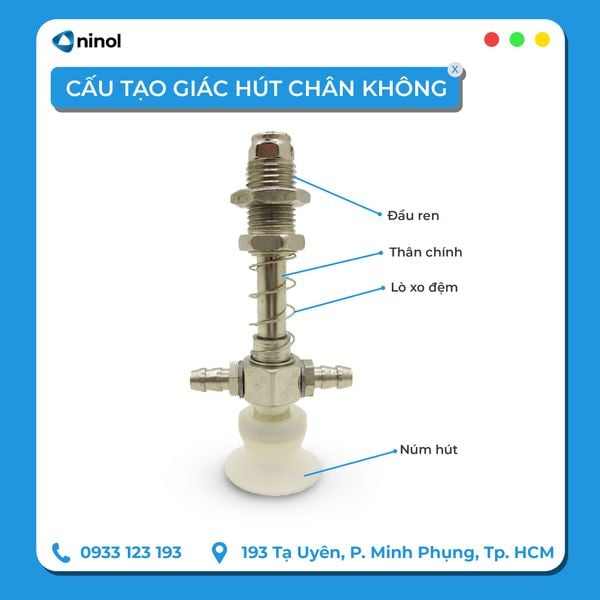

2. Cấu tạo của giác hút chân không

Mặc dù nguyên lý hút chân không đã được biết đến từ rất sớm (khoảng thế kỷ III sau Công Nguyên trong y học), nhưng đến năm 1868, giác hút mới chính thức được cải tiến và ứng dụng trong sản xuất công nghiệp như hiện nay.

Về cơ bản, giác hút chân không gồm 2 bộ phận chính:

Chân giác hút chân không

Chân giác hút là bộ phận được nối trực tiếp với động cơ chuyển động, giúp nâng/hạ và di chuyển đồ vật trong dây truyền sản xuất. Chân giác hút có 4 chi tiết chính:

• Thân chính bằng thép hoặc hợp kim nhôm gắn với núm hút chân không.
• Đầu ren được gắn với tay gắp chuyển động trong dây chuyền sản xuất.
• Lò xo đệm giúp giảm lực tác động khi núm hút hút, nâng vật lên.
• Khớp nối kết nối với ống hút

Có nhiều loại chân giác hút khác nhau tùy kích thước, khối lượng vật cần nâng. Tuy nhiên, đa số các mẫu giác hút đều có kích thước nhỏ và trọng lượng nhẹ.

Núm giác hút chân không

Núm giác hút (núm hút) có tác dụng giữ chắc vật để chân giác hút di chuyển, nâng/hạ vật đến vị trí cần thiết. Khi mới xuất hiện, núm hút được làm bằng cao su tự nhiên. Nhưng về sau, núm hút được ưu tiên làm bằng các vật liệu bền bỉ, chịu nhiệt tốt, ít biến dạng hơn như silicon, nhựa PVC hoặc hợp chất Neoprene.

Về cấu tạo, núm hút gồm 2 chi tiết: đầu núm nối trực tiếp với chân giác hút và bộ phận đàn hồi. Núm hút chân được thiết kế theo nhiều hình dạng kích thước khác nhau để phù hợp với bề mặt vật cần di chuyển.

3. Nguyên lý hoạt động của giác hút chân không

Không khí xung quanh chúng ta tạo ra một áp suất tiêu chuẩn khoảng 101,3 kPa. Khi núm hút được ép sát vào bề mặt vật thể và không khí bên trong bị loại bỏ, áp suất trong núm hút giảm xuống gần mức chân không.

Sự chênh lệch áp suất này khiến không khí bên ngoài ép mạnh núm hút vào bề mặt, tạo ra lực bám chắc. Khi ngắt chân không, không khí tràn vào làm mất lực hút, thường kèm theo tiếng “bật” đặc trưng.

Nguyên lý khoa học của ứng dụng giác hút chân không

Theo giải thích đơn giản ở trên, trọng lực và ma sát chính là hai lực chính khiến giác hút chân không có thể hoạt động. Trọng lực kéo các phân tử không khí hướng về mút hút, tạo áp lực lên bên ngoài núm hút, đẩy nó xuống bề mặt vật thể. Trong khi đó, ma sát lại giữ cho núm hút không bị trượt khỏi về mặt vật thể.

Để tính lực sử dụng của núm hút, ta áp dụng công thức: F=AxP (F là lực, A là diện tích tiếp xúc hay kích thước bề mặt núm hút và P là áp suất). Đây là công thức quan trọng giúp các kỹ sư tính toán kích thước chính xác cho núm hút thực tế.

Nguyên lý hoạt động của ứng dụng giác hút chân không khí nén

Trong các dây chuyền tự động, giác hút chân không thường được gắn trên robot, cần trục, bàn nâng hoặc các thiết bị chuyên dụng. Núm hút có thể hoạt động độc lập hoặc theo cụm, tùy thuộc vào diện tích và trọng lượng vật cần di chuyển.

Giải pháp hút chân không giúp loại bỏ các cơ cấu kẹp truyền thống, từ đó giảm nguy cơ trầy xước, hư hỏng sản phẩm và tăng hiệu suất sản xuất.

4. Ứng dụng của giác hút chân không

Giác hút chân không khí nén được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Công nghiệp chế tạo: Nâng hạ kính, kim loại tấm, gỗ, nhựa
• Ngành điện tử: Gắp và lắp ráp linh kiện nhỏ, bo mạch
• Ngành đóng gói: Tăng tốc độ và độ chính xác trong khâu đóng gói
• Ngành thực phẩm – đồ uống: Vận chuyển, đóng gói sản phẩm đảm bảo vệ sinh an toàn

5. Mua giác hút chân không ở đâu uy tín, giá tốt?

Việc lựa chọn đơn vị cung cấp uy tín sẽ giúp đảm bảo chất lượng sản phẩm, độ bền và hiệu quả vận hành lâu dài. Nên ưu tiên các nhà cung cấp có kinh nghiệm trong lĩnh vực thiết bị công nghiệp, đa dạng mẫu mã và hỗ trợ kỹ thuật rõ ràng.

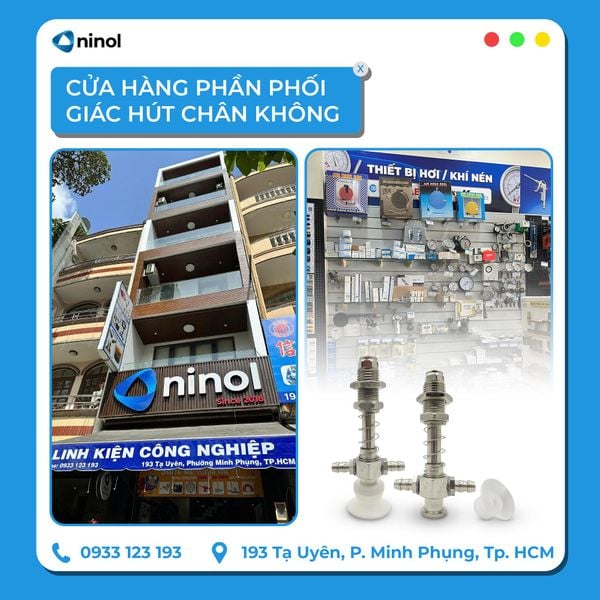

Ninol là cửa hàng phân phối các dòng thiết bị khí nén chính hãng và được nhiều khách hàng tin tưởng. Với kinh nghiệm nhiều năm trong lĩnh vực phân phối linh kiện công nghiệp, chúng tôi cam kết:

• Sản phẩm chính hãng 100%, có tem nhãn từ nhà sản xuất.
• Chúng tôi luôn cập nhật bảng giá mới nhất trên thị tường để mang đến tay khách hàng những sản phẩm chất lượng với mức giá hợp lý nhất
• Thường xuyên cập nhật các chương trình ưu đãi, khuyến mãi nhằm tăng sự gắn kết với khách hàng
• Cung cấp đầy đủ chứng từ CO, CQ và hoá đơn theo yêu cầu của khách hàng.
• Sở hữu đội ngũ nhân viên chuyên nghiệp, giàu kinh nghiệm và tận tâm. Luôn sẵn sàng hỗ trợ và tư vấn giúp khách hàng lựa chọn được sản phẩm ưng ý.
• Áp dụng các chính sách bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất, đảm bảo quyền lợi tốt nhất cho khách hàng.
• Phân phối đầy đủ các dòng linh kiện công nghiệp từ ngành hàn gió đá, hàn TIG - MIG - Plasma, ống dẫn chính hãng…
• Vận chuyển toàn quốc.

Hy vọng với bài viết trên sẽ mang đến cho bạn nhiều thông tin bổ ích. Nếu bạn có nhu cầu sử giác hút chân không hoặc thiết bị khí nén chính hãng hãy liên hệ ngay với Ninol để được hỗ trợ và nhận báo giá chi tiết nhất nhé!
