Điều áp khí nén: Nguyên lý và cấu tạo

Điều áp khí nén là thiết bị quan trọng trong hệ thống khí nén, giúp ổn định áp suất đầu ra để bảo vệ máy móc, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị. Trong dây chuyền tự động hóa, chỉ cần áp suất thay đổi bất thường, xy lanh, van điện từ hoặc bơm có thể hoạt động sai lệch, gây lỗi sản xuất. Bởi vậy, điều áp khí nén luôn là thành phần bắt buộc trong hệ thống của nhà máy, công trình hay thiết bị công nghiệp.

1. Điều áp khí nén là gì?

Điều áp khí nén (Air Regulator) là thiết bị dùng để giảm áp suất khí nén từ máy nén khí xuống mức phù hợp cho từng hệ thống. Mục đích của điều áp là giữ áp suất ổn định, bất kể sự dao động ở nguồn cấp.

Vì mỗi thiết bị trong hệ thống khí nén có yêu cầu áp suất khác nhau, điều áp giúp kiểm soát và phân phối đúng áp theo nhu cầu, tránh tình trạng quá áp hoặc sụt áp.

2. Vai trò của điều áp trong hệ thống khí nén

Điều áp khí nén giữ vai trò quan trọng trong vận hành:

1. Ổn định áp suất đầu ra.

2. Giảm áp suất xuống mức phù hợp cho van, xy lanh, bộ lọc.

3. Bảo vệ thiết bị khỏi chịu áp lực quá lớn gây hư hỏng.

4. Tiết kiệm năng lượng bằng cách duy trì áp suất tối ưu.

5. Giảm độ rung và tiếng ồn cho hệ thống.

6. Giúp máy móc hoạt động chính xác, đồng đều.


Việc lắp đặt điều áp giúp toàn bộ dây chuyền vận hành an toàn và hiệu quả hơn.

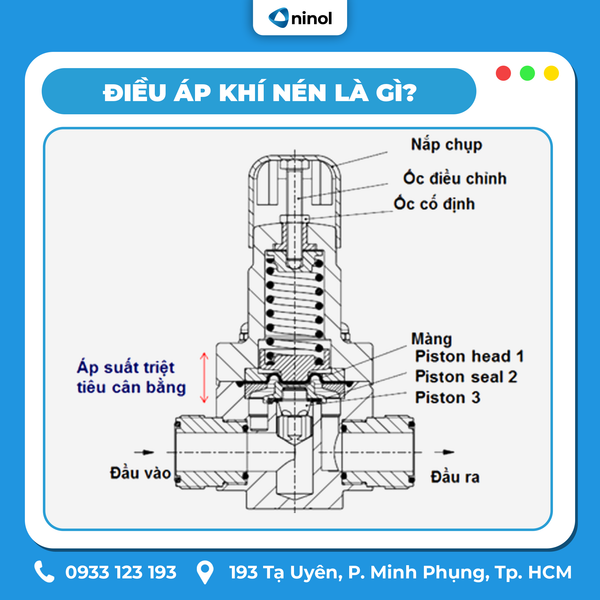

3. Cấu tạo của điều áp khí nén

Một điều áp chất lượng thường gồm các bộ phận sau:

1. Thân điều áp

2. Núm xoay điều chỉnh áp suất

3. Buồng giảm áp

4. Lò xo phản hồi lực

5. Màng điều khiển

6. Cổng vào và cổng ra khí nén

7. Lỗ xả phụ


Màng và lò xo làm nhiệm vụ cân bằng áp suất, trong khi thân van đảm bảo độ bền và khả năng chống rò rỉ. Núm xoay điều áp cho phép người dùng tùy chỉnh áp theo yêu cầu thực tế.

4. Nguyên lý hoạt động của điều áp khí nén

Nguyên lý chung của điều áp như sau:

1. Khi khí nén từ máy nén đi vào điều áp, áp suất ban đầu thường cao hơn nhu cầu sử dụng.

2. Lò xo và màng điều khiển phản ứng với áp suất dòng khí.

3. Khi người dùng xoay núm, lực nén của lò xo thay đổi, cho phép điều chỉnh mức áp suất đầu ra.

4. Điều áp tự động giữ ổn định mức áp đã cài đặt, ngay cả khi áp suất đầu vào tăng giảm.


Điều áp hiện đại còn có lỗ xả phụ để xả khí dư khi áp suất vượt mức cài đặt.

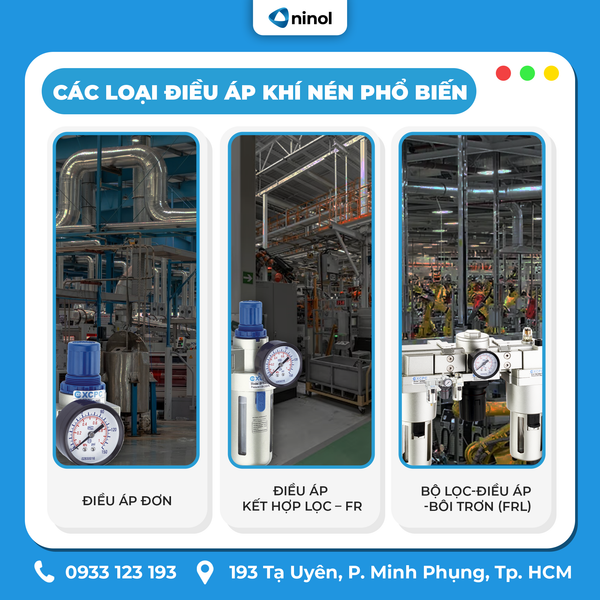

5. Các loại điều áp khí nén phổ biến

Trong thực tế, điều áp khí nén chia thành nhiều nhóm dựa trên cấu tạo và ứng dụng:

5.1 Điều áp đơn

Dùng để giảm áp và giữ ổn định áp suất. Loại này phổ biến nhất trong hệ thống khí nén tiêu chuẩn.

5.2 Điều áp kết hợp lọc – FR

Vừa điều áp vừa lọc bụi, tạp chất, nước trong khí nén. Loại này giúp bảo vệ van điện từ và xy lanh.

5.3 Bộ lọc – điều áp – bôi trơn (FRL)

Kết hợp ba chức năng lọc, điều áp và bôi trơn. Dùng trong hệ thống máy móc hoạt động liên tục, cần độ bền cao.

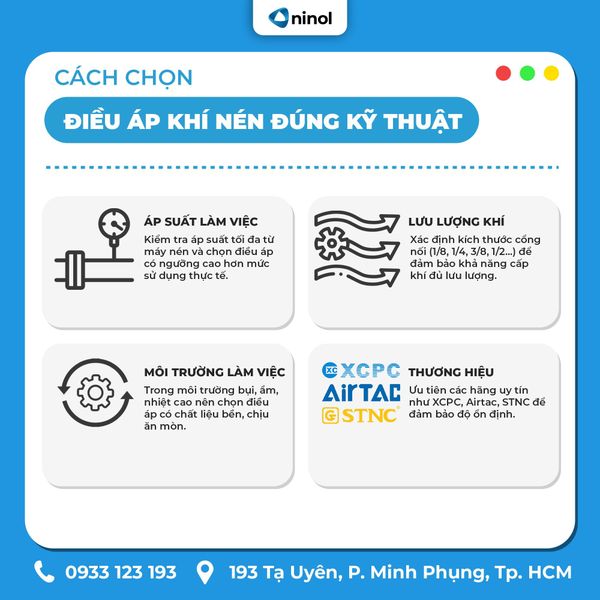

6. Cách chọn điều áp khí nén đúng kỹ thuật

Để chọn đúng điều áp, cần đánh giá các yếu tố:

6.1 Áp suất làm việc

Kiểm tra áp suất tối đa từ máy nén và chọn điều áp có ngưỡng cao hơn mức sử dụng thực tế.

6.2 Lưu lượng khí

Xác định kích thước cổng nối (1/8, 1/4, 3/8, 1/2...) để đảm bảo khả năng cấp khí đủ lưu lượng.

6.3 Môi trường làm việc

Trong môi trường bụi, ẩm, nhiệt cao nên chọn điều áp có chất liệu bền, chịu ăn mòn.

6.4 Thương hiệu

Ưu tiên các hãng uy tín như XCPC, Airtac, STNC để đảm bảo độ ổn định.

7. Dấu hiệu điều áp khí nén bị hư

Khi điều áp gặp vấn đề, hệ thống sẽ xuất hiện những dấu hiệu sau:

• Áp suất đầu ra không ổn định

• Máy móc chạy chậm hoặc yếu

• Lò xo hoặc màng bị rách

• Rò khí tại các cổng

• Không thể điều chỉnh áp suất

• Áp suất tăng giảm bất thường


Nếu điều áp hư, toàn bộ dây chuyền có thể sai lệch hoạt động, ảnh hưởng năng suất.

8. Cách bảo trì và sử dụng điều áp khí nén

Để tăng tuổi thọ cho điều áp, nên thực hiện:

1. Kiểm tra định kỳ tình trạng màng và lò xo

2. Tháo bụi và tạp chất trong buồng điều áp

3. Không điều chỉnh áp suất quá mức khuyến cáo

4. Lắp điều áp ở vị trí khô ráo, tránh nơi có hóa chất ăn mòn

5. Vệ sinh cốc lọc (nếu dùng FR hoặc FRL) thường xuyên


Điều áp khí nén là thiết bị quan trọng đảm bảo hệ thống khí nén vận hành hiệu quả, ổn định và an toàn. Từ chức năng điều chỉnh áp, bảo vệ van, xy lanh đến việc giúp tiết kiệm năng lượng, điều áp đóng vai trò thiết yếu trong mọi ngành công nghiệp. Hiểu rõ cấu tạo, nguyên lý hoạt động và cách chọn đúng điều áp sẽ giúp bạn tối ưu hóa dây chuyền sản xuất, hạn chế sự cố và kéo dài tuổi thọ thiết bị. Quý khách hàng có nhu cầu mua hàng thì liên hệ ngay với Ninol để được tư vấn, báo giá, gửi catalog nhanh chóng nhất nhé.
