Cuộn Coil Van Điện Từ Là Gì? Cấu Tạo, Nguyên Lý Và Phân Loại Chi Tiết

Vậy cuộn coil van điện từ là gì? Cấu tạo, nguyên lý hoạt động của nó ra sao và có những loại nào phổ biến trên thị trường hiện nay? Hãy cùng tìm hiểu chi tiết qua bài viết chuyên sâu dưới đây.

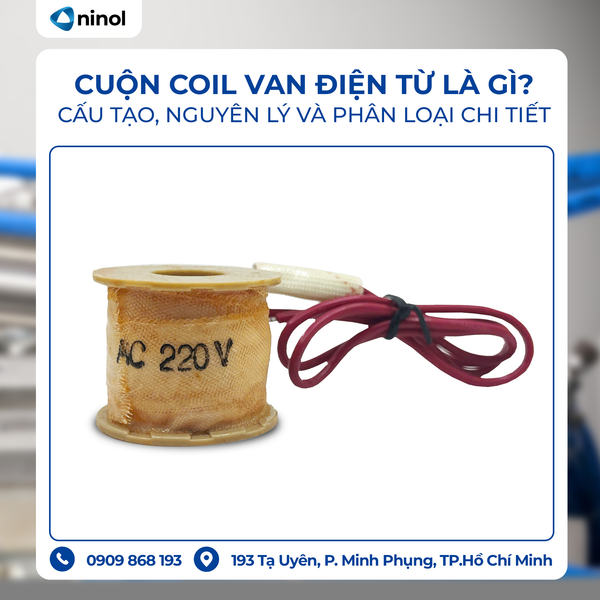

1. Cuộn coil van điện từ là gì?

Cuộn coil van điện từ hay còn được gọi là cuộn hút van điện từ, cuộn dây van điện từ. Đây là một linh kiện điện tử cấu tạo từ một cuộn dây đồng được quấn quanh một trục cốt.

Khi chúng ta cấp điện (AC hoặc DC) vào cuộn coil, dòng điện chạy qua các vòng dây sẽ sinh ra một từ trường mạnh. Từ trường này tạo ra lực hút cơ học để tác động lên lõi thép bên trong van, làm thay đổi trạng thái đóng hoặc mở của van điện từ. Khác với phần thân van tiếp xúc trực tiếp với môi trường chất lưu (nước, khí, dầu), cuộn coil đóng vai trò là bộ phận tiếp nhận và chuyển hóa năng lượng điện thành cơ năng.

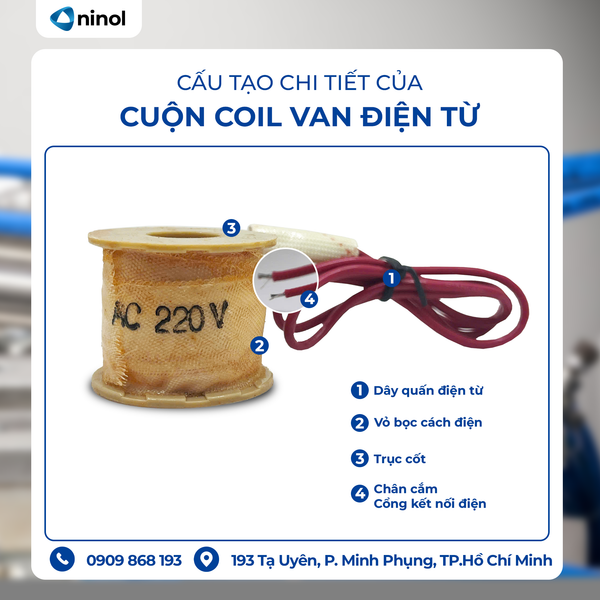

2. Cấu tạo chi tiết của cuộn coil van điện từ

Một cuộn coil van điện từ hoàn chỉnh nhìn bề ngoài có vẻ đơn giản, nhưng bên trong được chế tạo rất tỉ mỉ để đảm bảo khả năng cách điện, chống nước và chịu nhiệt tốt. Cấu tạo cơ bản bao gồm các thành phần sau:

• Dây quấn điện từ: Thường làm bằng đồng nguyên chất, có phủ một lớp sơn cách điện (sơn từ tính emay) cực mỏng. Số lượng vòng dây và đường kính dây sẽ quyết định mức điện áp hoạt động (24V, 220V...) và lực hút của cuộn coil.
• Vỏ bọc cách điện: Thường được đúc nguyên khối bằng nhựa kỹ thuật cao cấp (như Epoxy, sợi thủy tinh gia cường hoặc nhựa tổng hợp chống cháy). Lớp vỏ này bảo vệ cuộn dây đồng bên trong khỏi độ ẩm, bụi bẩn, va đập cơ học và hiện tượng rò rỉ điện.
• Trục cốt: Là phần lõi nhựa hoặc vật liệu không nhiễm từ nằm ở trung tâm, nơi dây đồng được quấn xung quanh. Khoảng trống bên trong trục cốt chính là nơi đặt ống lõi và piston của thân van.
• Chân cắm/Cổng kết nối điện: Nơi để đấu nối dây nguồn từ tủ điều khiển hoặc hệ thống điện vào cuộn coil. Các chuẩn kết nối phổ biến bao gồm chuẩn DIN (DIN 43650), đầu nối dây bay hoặc đầu nối bọc thép chống nổ.

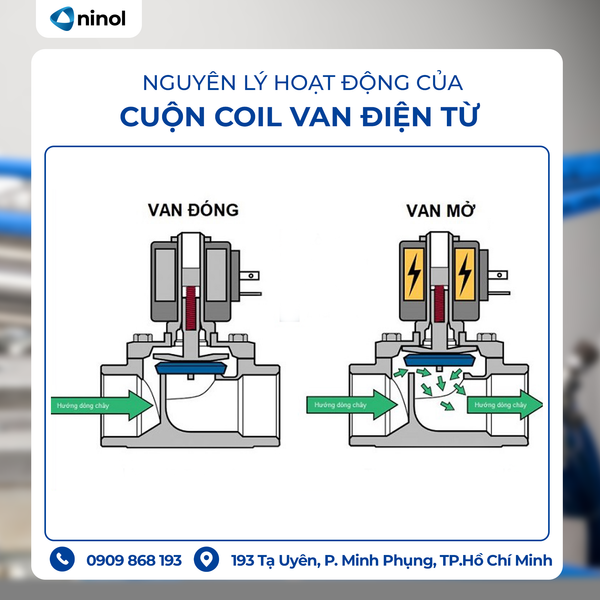

3. Nguyên lý hoạt động của cuộn coil van điện từ

Nguyên lý hoạt động của cuộn coil dựa trên hiện tượng cảm ứng điện từ (Định luật Faraday và Định luật Ampere). Quy trình vận hành diễn ra theo các bước sau:

[Cấp điện vào cuộn coil] -> [Dòng điện chạy qua dây đồng] -> [Sinh ra từ trường trong lõi]

       -> [Tạo lực từ hút piston/lõi thép] -> [Van chuyển trạng thái Đóng/Mở]

1. Trạng thái bình thường (Chưa cấp điện): Không có dòng điện chạy qua cuộn dây. Không có từ trường sinh ra. Lúc này, piston bên trong thân van chịu tác động của lực lò xo sẽ giữ van ở trạng thái mặc định (thường đóng - NC hoặc thường mở - NO).
2. Trạng thái cấp điện: Khi cấp nguồn điện thích hợp (ví dụ 220VAC hoặc 24VDC) vào hai chân dòng điện của coil, dòng điện chạy qua các vòng dây đồng khép kín.
3. Sinh lực hút: Dòng điện chạy quanh trục cốt sẽ tạo ra một điện từ trường tập trung cường độ cao ở tâm cuộn dây. Lực từ trường này sẽ biến trục cuốn thành một nam châm điện mạnh, sinh lực hút cơ học kéo lõi thép di chuyển lên trên (hoặc xuống dưới tùy thiết kế), thắng được lực cản của lò xo.
4. Duy trì và ngắt điện: Khi piston dịch chuyển, các cửa van sẽ thông nhau hoặc bị chặn lại, làm thay đổi dòng chảy của chất lưu. Khi ta ngắt nguồn điện, từ trường biến mất ngay lập tức, lò xo đẩy piston về vị trí ban đầu, van trở lại trạng thái mặc định.

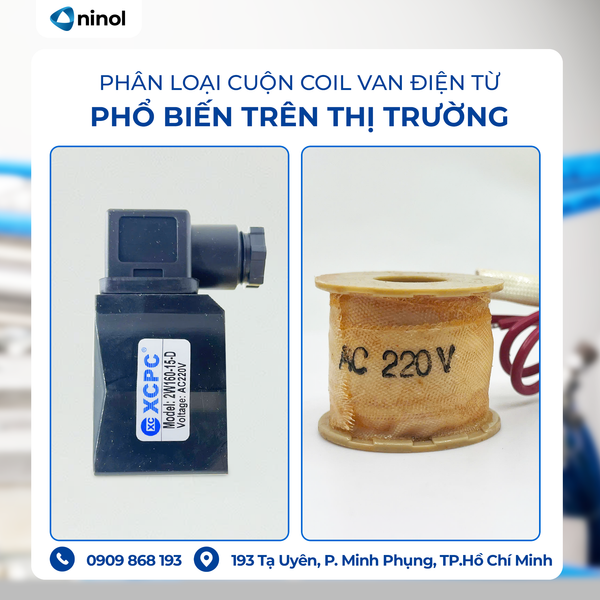

4. Phân loại cuộn coil van điện từ phổ biến trên thị trường

Để đáp ứng các tiêu chuẩn kỹ thuật đa dạng trong công nghiệp, cuộn coil được phân loại dựa trên nhiều tiêu chí khác nhau:

4.1. Phân loại theo hình thức chế tạo (Coil đúc và Coil dây)

Đây là cách phân loại phổ biến nhất khi người dùng chọn mua linh kiện thay thế:

• Coil đúc nguyên khối (Coil đúc): Toàn bộ cuộn dây đồng được đổ lớp nhựa bảo vệ đặc, kín khít hoàn toàn. Loại này có độ bền vượt trội, chịu nhiệt tốt, chống thấm nước, chống ẩm và hạn chế tối đa tình trạng chập cháy do môi trường bên ngoài.
• Coil dây (Coil cuốn rời): Cuộn dây đồng được quấn trên lõi nhựa và chỉ được bảo vệ bằng một lớp vỏ nhựa mỏng ghép lại hoặc băng dính cách điện. Loại này có giá thành rẻ hơn nhưng khả năng chịu nước, chịu nhiệt kém, dễ bị cháy nếu dùng trong môi trường ẩm ướt hoặc chạy liên tục thời gian dài.

4.2. Phân loại theo điện áp sử dụng

Tùy vào hệ thống điều khiển sẵn có, người ta chọn loại cuộn coil tương ứng:

• Coil 24V (DC hoặc AC): Thường dùng điện một chiều (24VDC), tính an toàn cực cao đối với người vận hành, không gây nguy hiểm khi xảy ra sự cố rò rỉ. Rất phổ biến trong các hệ thống tự động hóa PLC, khí nén.
• Coil 220V (AC): Dùng điện lưới xoay chiều dân dụng. Ưu điểm là không cần bộ chuyển nguồn, lực hút mạnh, dễ lắp đặt nhưng cần lưu ý kỹ về an toàn điện.
• Các điện áp khác: 12VDC (dùng cho xe cộ, hệ thống lưu động), 110VAC, 380VAC (ít phổ biến hơn).

4.3. Phân loại theo chuẩn kết nối điện

• Coil giắc cắm DIN: Sử dụng hộp đầu nối bằng nhựa (Giắc DIN) có ốc siết cố định. Thiết kế này giúp tháo lắp dây điện dễ dàng và đạt tiêu chuẩn chống nước IP65.
• Coil dây bay: Hai sợi dây điện được đúc nối dài sẵn ra ngoài cuộn coil, người dùng chỉ cần nối trực tiếp với nguồn điện bằng băng dính điện hoặc cầu đấu.

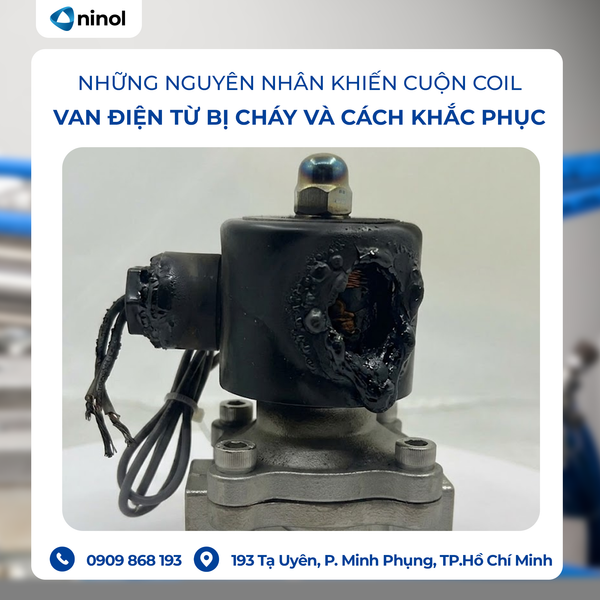

5. Những nguyên nhân khiến cuộn coil van điện từ bị cháy và cách khắc phục

Trong quá trình vận hành, cuộn coil là bộ phận dễ bị hư hỏng nhất của van điện từ do phải làm việc liên tục với dòng điện. Dưới đây là các nguyên nhân phổ biến và giải pháp xử lý:

5.1. Cấp sai điện áp

• Nguyên nhân: Cấp nguồn điện 220VAC vào cuộn coil dòng 24VDC sẽ làm dòng điện tăng vọt tức thì, gây cháy cuộn dây ngay lập tức. Ngược lại, cấp điện 24V vào coil 220V thì van sẽ không đủ lực để mở.
• Khắc phục: Luôn kiểm tra kỹ thông số điện áp in trên vỏ cuộn coil trước khi đấu nối.

5.2. Ngâm điện liên tục quá thời gian quy định

• Nguyên nhân: Các dòng van điện từ thông thường (thường đóng) chỉ được thiết kế để mở trong một khoảng thời gian nhất định (thường dưới 1 - 2 tiếng liên tục). Nếu ngâm điện 24/24, cuộn dây sinh nhiệt lượng cực lớn không kịp tản, dẫn đến chảy lớp sơn cách điện và chập mạch (cháy coil).
• Khắc phục: Sử dụng rơ le thời gian để ngắt bớt, hoặc chuyển sang dùng van điện từ thường mở (NO) hoặc van bi điều khiển điện nếu hệ thống yêu cầu thời gian mở quá lâu.

5.3. Môi trường ẩm ướt hoặc hóa chất ăn mòn

• Nguyên nhân: Nước xâm nhập vào bên trong đầu nối hoặc vỏ coil dây gây chập các vòng dây đồng với nhau.
• Khắc phục: Sử dụng cuộn coil đúc nguyên khối đạt chuẩn IP65/IP67 và bọc kín các mối nối điện.

5.4. Lõi thép bị kẹt do cặn bẩn

• Nguyên nhân: Khi lòng van có cặn, cát bẩn làm kẹt piston, khi cấp điện, từ trường sinh ra nhưng không thể hút được piston chuyển động. Hiện tượng này làm dòng điện chạy qua cuộn dây tăng cao (đặc biệt với dòng AC), gây quá nhiệt và cháy coil.
• Khắc phục: Lắp lọc y phía trước van để lọc sạch cặn bẩn và định kỳ vệ sinh thân van.

6. Hướng dẫn lựa chọn và thay thế cuộn coil van điện từ đúng cách

Khi cuộn coil bị hỏng, bạn không cần phải bỏ toàn bộ van điện từ mà chỉ cần mua cuộn coil mới cùng thông số để thay thế, giúp tiết kiệm rất nhiều chi phí. Khi chọn mua, cần lưu ý:

1. Xác định chính xác đường kính lõi (Trục cốt): Mỗi hãng van có đường kính trục cốt lõi coil khác nhau (ví dụ: phi 9mm, 10mm, 13mm, 15mm...). Bạn cần dùng thước kẹp đo chính xác đường kính này để coil mới có thể sập vừa vào trục van.
2. Chọn đúng điện áp: Kiểm tra hệ thống điều khiển đang dùng nguồn AC 220V, DC 24V hay AC 24V.
3. Chọn chiều cao cuộn coil: Chiều cao của coil phải vừa vặn với độ dài của trục thân van để có thể vặn chặt đai ốc cố định ở đầu van.

Cuộn coil van điện từ tuy là một linh kiện nhỏ bé nhưng lại quyết định sự vận hành ổn định của toàn bộ hệ thống điều khiển chất lưu tự động.

Hy vọng bài viết này đã cung cấp cho bạn đầy đủ kiến thức từ khái niệm, cấu tạo, nguyên lý hoạt động đến các phân loại và lưu ý quan trọng để hạn chế tình trạng cháy hỏng cuộn coil trong thực tế. Nếu bạn đang tìm kiếm các giải pháp thay thế cuộn coil chất lượng, thì hãy liên hệ với Ninol ngay nhé!
