Trong các hệ thống điều khiển khí nén hiện đại, van điện từ luôn là thiết bị đóng vai trò chủ đạo trong việc đóng mở hoặc đảo chiều dòng khí. Để van điện từ hoạt động chính xác và phản hồi nhanh theo tín hiệu, coil là bộ phận quan trọng nhất. Bài viết dưới đây giải thích chi tiết coil trong khí nén là gì, nguyên lý làm việc, cấu tạo và cách lựa chọn coil đúng chuẩn.

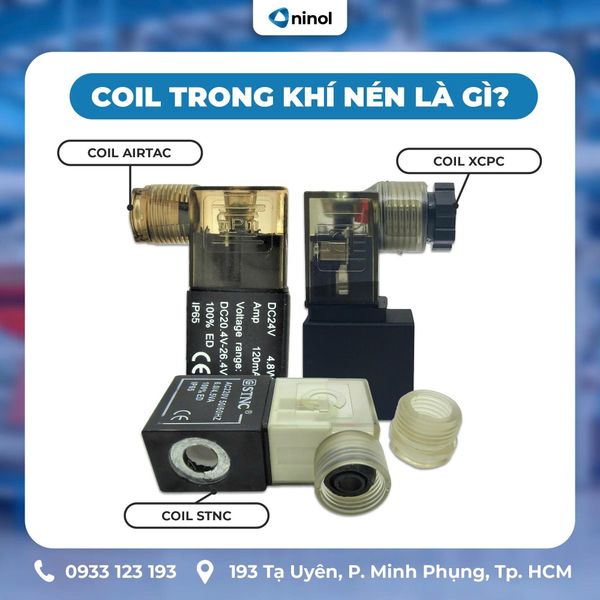

1. Coil trong hơi khí nén là gì?
Coil khí nén (hay solenoid coil) là cuộn điện được lắp trên van điện từ khí nén. Khi coil được cấp điện, nó tạo ra từ trường tác động lên ty van, giúp van chuyển trạng thái mở hoặc đóng. Coil thực hiện nhiệm vụ chuyển đổi năng lượng điện thành lực từ, từ đó tạo chuyển động cơ học. Đây chính là nguyên lý điều khiển gián tiếp giúp hệ thống khí nén vận hành tự động theo tín hiệu từ PLC hoặc công tắc.
Coil được thiết kế với nhiều mức điện áp khác nhau, phổ biến nhất là 24VDC, 12VDC và 220VAC. Trong đó, 24VDC là điện áp được ưa chuộng trong các nhà máy tự động hóa vì an toàn và ổn định.
2. Cấu tạo của coil trong khí nén
Coil trong khí nén phải chịu nhiệt, rung động, bụi và độ ẩm trong môi trường máy móc vận hành liên tục. Vì vậy cấu tạo của coil gồm nhiều phần đặc thù:
2.1 Cuộn dây đồng
Cuộn dây thường làm bằng đồng nguyên chất, được quấn nhiều vòng theo tiêu chuẩn. Số vòng dây và đường kính dây quyết định độ mạnh của từ trường.
2.2 Lõi sắt từ
Lõi sắt từ hay còn gọi là iron core, giúp tập trung từ trường để truyền lực hút đến piston của van điện từ.
2.3 Vỏ bảo vệ coil
Vỏ thường làm bằng nhựa chịu nhiệt, nhựa epoxy đúc hoặc hợp kim nhôm. Lớp vỏ này vừa bảo vệ coil khỏi tác động cơ học vừa cách điện và chống nước.
2.4 Chân kết nối điện
Coil có hai dạng kết nối chính là dạng dây cố định và giắc DIN 3 chân. Loại giắc DIN thuận tiện cho việc thay thế, bảo trì.
2.5 Lớp cách điện
Lớp cách điện đảm bảo coil không bị chập khi hoạt động trong môi trường ẩm hoặc khi nhiệt độ cao.
3. Nguyên lý hoạt động của coil khí nén
Khi cấp nguồn điện vào coil, dòng điện chạy qua cuộn dây đồng tạo ra từ trường. Từ trường này hút ty van hoặc piston bên trong van điện từ, khiến van chuyển trạng thái. Khi ngắt điện, từ trường mất đi, lò xo bên trong đẩy ty van trở về vị trí cũ. Chu trình này diễn ra liên tục hàng nghìn lần trong quá trình vận hành máy móc.
Nguyên lý hoạt động của coil rất đơn giản nhưng đòi hỏi coil phải ổn định, chịu nhiệt tốt và giữ lực hút đều để đảm bảo van hoạt động nhanh và chính xác.
4. Phân loại coil trong hệ thống khí nén
Coil có thể phân loại theo nhiều tiêu chí khác nhau:
4.1 Theo điện áp hoạt động
- Coil 24VDC
- Coil 12VDC
- Coil 220VAC
- Coil 110VAC
Trong đó, 24VDC được sử dụng nhiều nhất trong tự động hóa vì an toàn và ít gây nóng.
4.2 Theo kiểu kết nối
- Coil dạng dây
- Coil dạng đầu DIN
4.3 Theo thương hiệu
Các hãng phổ biến bao gồm XCPC, Airtac, SMC, Festo, STNC. Mỗi hãng có tiêu chuẩn coil riêng biệt phù hợp với dòng van tương ứng.

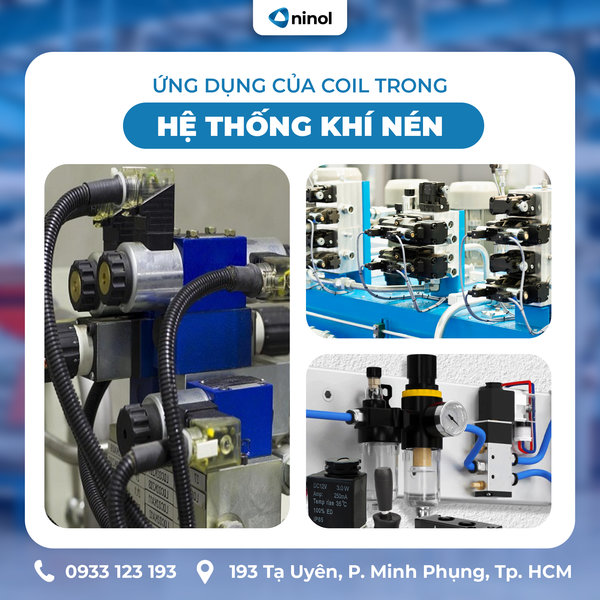

5. Ứng dụng coil trong hệ thống khí nén
Coil được sử dụng trong tất cả những nơi cần điều khiển đóng mở dòng khí. Một số ứng dụng tiêu biểu gồm:
5.1 Điều khiển xy lanh khí nén
Coil điều khiển van điện từ, từ đó ra lệnh cho xy lanh thu vào hoặc đẩy ra.
5.2 Máy móc sản xuất tự động
Coil xuất hiện trong các hệ thống sản xuất như máy dệt, máy đóng gói, máy ép gỗ, dây chuyền lắp ráp điện tử, máy in công nghiệp.
5.3 Robot công nghiệp
Coil điều khiển khí cấp cho các đầu kẹp, tay đẩy hoặc bộ phận xoay.
5.4 Hệ thống điều áp và phân phối khí
Dùng để đóng mở các nhánh khí trong hệ thống phân phối trung tâm.
6. Tại sao coil khí nén dễ bị hỏng?
Mặc dù coil được thiết kế để hoạt động ổn định, nhưng các yếu tố sau có thể gây hư hỏng:
6.1 Cấp sai điện áp
Đây là nguyên nhân phổ biến nhất. Nếu coil 24VDC nhưng cấp nhầm 220VAC, coil sẽ cháy ngay lập tức.
6.2 Nhiệt độ quá cao
Khi coil hoạt động liên tục trong môi trường nóng hoặc bị che kín, nhiệt không thoát được dẫn đến nóng bất thường và cháy dây quấn.
6.3 Nước hoặc độ ẩm xâm nhập
Nước thấm vào coil gây chập mạch, ảnh hưởng đến cách điện của dây đồng.
6.4 Điện áp không ổn định
Điện áp dao động làm giảm tuổi thọ coil, gây nóng và làm mất lực từ.
6.5 Coil chất lượng thấp
Dây đồng quấn ít vòng, lõi sắt từ kém, vỏ không chống nhiệt… làm coil nhanh mất từ trường.
7. Dấu hiệu coil sắp hư
Một số dấu hiệu dễ nhận biết:
- Coil nóng hơn bình thường
- Van điện từ không hoạt động dù đã cấp điện
- Có mùi khét hoặc thấy khói
- Ty van không hút
- Coil bị phồng hoặc nứt
Khi có dấu hiệu trên, cần kiểm tra và thay coil để tránh sự cố lan rộng làm dừng toàn bộ dây chuyền.

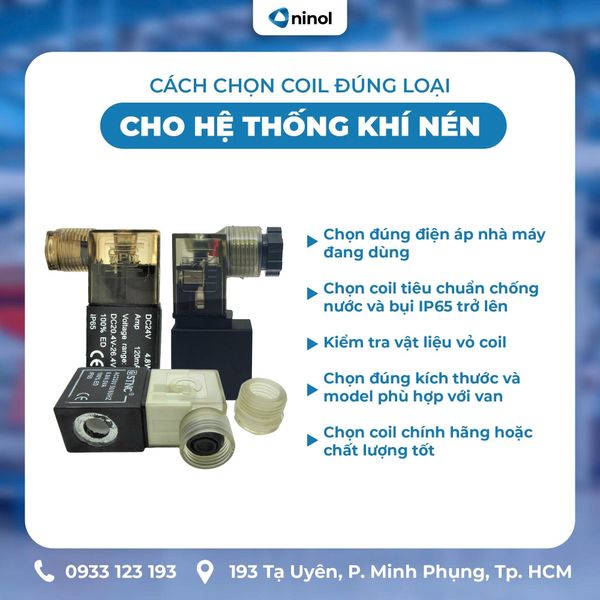

8. Cách chọn coil đúng loại cho hệ thống khí nén
Để tránh rủi ro và kéo dài tuổi thọ van điện từ, cần chọn coil theo các tiêu chí sau:
- Chọn đúng điện áp nhà máy đang dùng
- Chọn coil có tiêu chuẩn chống nước và bụi IP65 trở lên
- Kiểm tra vật liệu vỏ coil
- Chọn đúng kích thước và model phù hợp với van
- Chọn coil chính hãng hoặc chất lượng tốt
Coil trong khí nén là linh kiện điều khiển điện từ giúp van điện từ hoạt động. Đây là bộ phận nhỏ nhưng đóng vai trò cực kỳ quan trọng trong toàn bộ hệ thống. Việc hiểu cấu tạo, nguyên lý hoạt động và cách chọn coil phù hợp sẽ giúp doanh nghiệp giảm rủi ro hư hỏng, tăng độ ổn định dây chuyền và tiết kiệm chi phí bảo trì. Quý khách hàng có nhu cầu mua hàng, vui lòng liên hệ Ninol để được tư vấn, báo giá, gửi catalog nhanh chóng nhất.
