Van Chống Cháy Ngược Gió Đá

Bài viết này sẽ đi sâu giải thích vì sao cần có van chống cháy ngược trong hệ thống hàn cắt gió đá, phân tích chi tiết nguyên lý làm việc cũng như bảng thông số kỹ thuật của van chống cháy ngược.

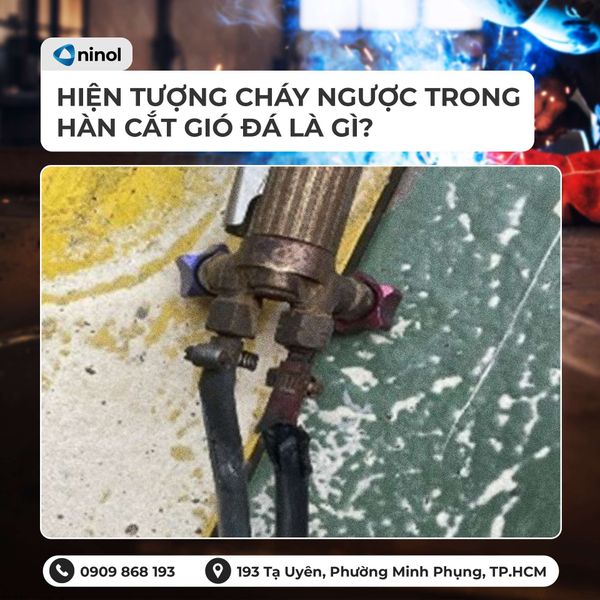

1. Hiện Tượng Cháy Ngược Trong Hàn Cắt Gió Đá Là Gì?

Trước khi hiểu vì sao cần van chống cháy ngược, chúng ta phải nắm rõ bản chất nguy hiểm của hiện tượng cháy ngược.

Trong quá trình hàn cắt hơi, hỗn hợp khí cháy (Oxy kết hợp với gas/LPG/Acetylen) được dẫn qua dây hơi đến mỏ cắt và đốt cháy ở đầu béc cắt. Thông thường, tốc độ dòng khí phụt ra ngoài luôn lớn hơn tốc độ cháy của hỗn hợp khí.

Tuy nhiên, khi xảy ra các sự cố kỹ thuật như:

• Xỉ kim loại bắn lên làm bít lỗ béc cắt.
• Đường dây hơi bị gập, đè nén làm tụt áp đột ngột.
• Mỏ cắt bị quá nhiệt do làm việc liên tục ở môi trường nhiệt độ cao.
• Thao tác tắt/mở van sai quy trình của thợ hàn.

Lúc này, tốc độ cấp khí bị giảm xuống thấp hơn tốc độ cháy. Ngọn lửa sẽ cháy ngược vào bên trong mỏ cắt, di chuyển ngược qua dây dẫn khí và đi thẳng về phía đồng hồ điều áp và bình chứa khí. Nếu không có thiết bị ngăn chặn, ngọn lửa gặp hỗn hợp khí nén trong bình sẽ gây ra vụ nổ bình khí kinh hoàng.

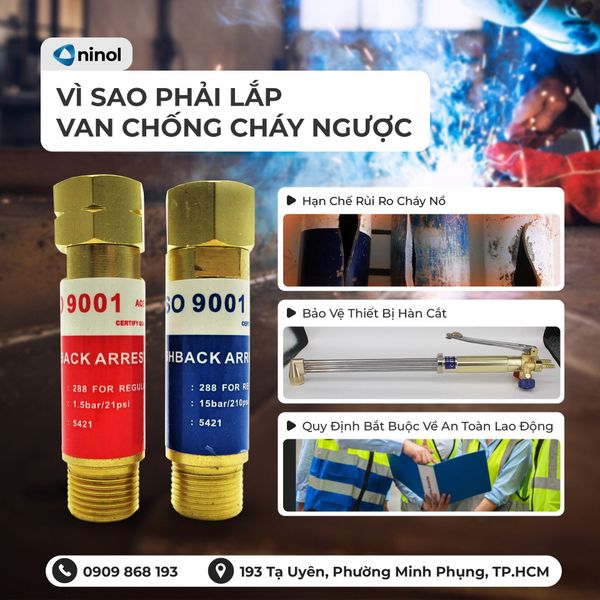

2. Vì Sao Nhất Thiết Phải Lắp Van Chống Cháy Ngược Trong Hệ Thống Gió Đá?

2.1. Hạn chế rủi ro cháy/nổ

Lý do quan trọng nhất là bảo vệ tính mạng con người và tài sản. Áp suất trong bình Oxy có thể lên tới 150 - 200bar, trong khi gas/Acetylen là chất cực kỳ dễ cháy nổ. Khi ngọn lửa xâm nhập vào bình chứa, sức nổ sinh ra đủ sức phá hủy toàn bộ nhà xưởng và gây vong mạng cho những người xung quanh.

2.2. Bảo Vệ Thiết Bị Hàn Cắt

Khi cháy ngược xảy ra mà không có van chặn, nhiệt độ cực cao của ngọn lửa sẽ làm cháy rụi lòng dây hơi, phá hỏng màng van của đồng hồ điều áp và làm biến dạng hoàn toàn tay hàn/cắt. Sử dụng van chống cháy ngược giúp khoanh vùng sự cố, bảo vệ các thiết bị đắt tiền phía sau.

2.3. Quy Định Bắt Buộc Về An Toàn Lao Động

Hiện nay, 100% các công trình xây dựng, nhà máy lắp máy công nghiệp có yếu tố nước ngoài hoặc bộ phận kiểm định an toàn lao động tại Việt Nam bắt buộc phải lắp van chống cháy ngược mới cho phép hệ thống gió đá vận hành. Các thợ hàn cắt chuyên nghiệp tuân thủ tiêu chuẩn an toàn quốc tế đều coi đây là linh kiện "vật bất ly thân".

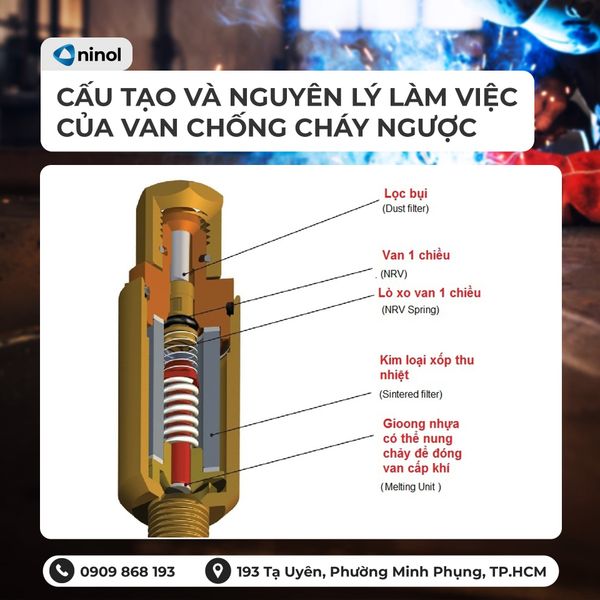

3. Cấu Tạo Và Nguyên Lý Làm Việc Của Van Chống Cháy Ngược

Van chống cháy ngược có cấu tạo nhỏ gọn nhưng tích hợp tới 3 cơ chế bảo vệ liên hoàn.

3.1. Cấu tạo 3 phần chính

• Van 1 chiều: Dùng lò xo và nắp chặn để chỉ cho dòng khí đi từ bình ra mỏ hàn, ngăn khí từ dây dẫn hoặc mỏ hàn quay ngược lại,
• Bộ dập lửa / Màng lọc xốp: Gồm các lõi lọc bằng vật liệu xốp hoặc lưới thép không gỉ dạng ống, có nhiệm vụ tản nhiệt cực nhanh khi có tia lửa hoặc ngọn lửa chớm chạy ngược qua, khiến ngọn lửa bị tắt ngay lập tức.
• Van cắt nhiệt: Chứa một chốt giữ bằng hợp chất dễ chảy hoặc lò xo nhiệt; khi nhiệt độ trong van vượt ngưỡng an toàn do cháy ngược kéo dài, chốt này chảy ra và giải phóng lò xo để bịt kín đường khí vĩnh viễn.
• Màng lọc bụi: Ngăn bụi bẩn công nghiệp làm hỏng cơ chế làm kín của van.

3.2. Nguyên lý làm việc chi tiết

Quy trình vận hành của van chia làm 2 trạng thái:

• Trạng thái làm việc bình thường

Khí nén từ bình chứa/đồng hồ chảy qua van, áp lực khí đẩy thắng lực lò xo của van 1 chiều, mở đường cho khí đi qua màng lọc dập lửa đến mỏ cắt để phục vụ quá trình hàn cắt.

• Trạng thái kích hoạt bảo vệ khi có cháy ngược

Khi có sóng áp suất dội ngược hoặc ngọn lửa cháy ngược từ mỏ cắt quay lại:

• Bước 1 (Cản dòng khí ngược): Sóng áp suất ngược kết hợp với lực lò xo lập tức đẩy đĩa van 1 chiều đóng chặt lại. Dòng khí ngưng chảy ngược ngay lập tức.
• Bước 2 (Dập tắt ngọn lửa): Nếu ngọn lửa vẫn liếm tới van, nó buộc phải đi qua màng dập lửa kim loại thiêu kết. Nhờ diện tích bề mặt cực lớn và khe hở siêu nhỏ, màng kim loại này sẽ hấp thụ toàn bộ nhiệt năng của ngọn lửa trong vài mili-giây, hạ nhiệt độ cháy xuống dưới điểm bùng cháy, làm ngọn lửa bị dập tắt hoàn toàn (nuốt lửa).
• Bước 3 (Khóa ngắt nhiệt): Trong trường hợp ngọn lửa cháy dai dẳng sinh nhiệt lượng cao, bộ phận van cắt nhiệt sẽ tự động ngắt vĩnh viễn dòng cung cấp khí, ngắt hoàn toàn nguồn nhiên liệu tiếp cháy.

4. Bảng Thông Số Kỹ Thuật Van Chống Cháy Ngược Gió Đá

Dưới đây là thông số kỹ thuật chi tiết của dòng van quy cách ren 14mm chuyên dụng cho hệ thống gió đá tại Ninol:

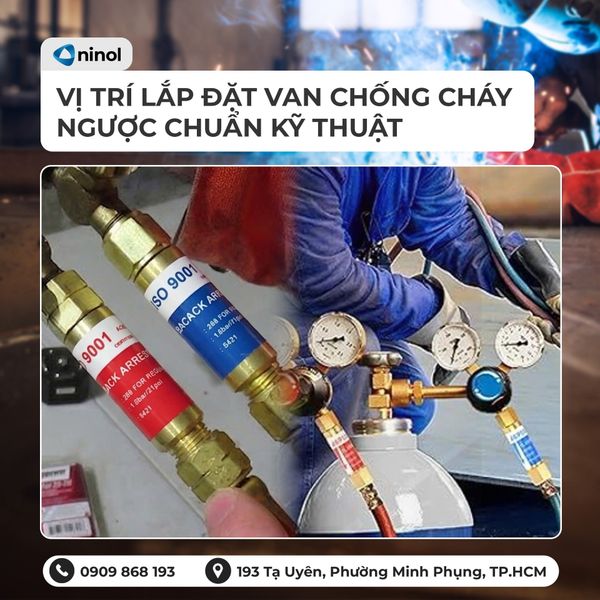

5. Phân Loại Vị Trí Lắp Đặt Van Chống Cháy Ngược Chuẩn Kỹ Thuật

Để đảm bảo an toàn tuyệt đối, hệ thống hàn cắt gió đá nên được trang bị van chống cháy ngược tại cả 2 vị trí

1. Lắp tại Tay Hàn / Tay Cắt (Mã 188):
   • Ưu điểm: Dập tắt ngọn lửa ngay tại điểm khởi phát (mỏ cắt), bảo vệ toàn bộ đường dây dẫn hơi không bị cháy hỏng.
2. Lắp tại Đồng Hồ Điều Áp (Mã 288):
   • Ưu điểm: Lớp bảo vệ cuối cùng trước khi khí đi vào bình chứa, ngăn ngọn lửa tấn công trực tiếp vào bình Oxy/Gas.

Khuyên dùng từ chuyên gia: Tốt nhất nên trang bị trọn bộ cả van lắp tay cắt lẫn van lắp đồng hồ cho cả 2 đường khí Oxy và Gas (tổng cộng 4 chiếc van) để tạo ra hệ thống an toàn kép 100%.

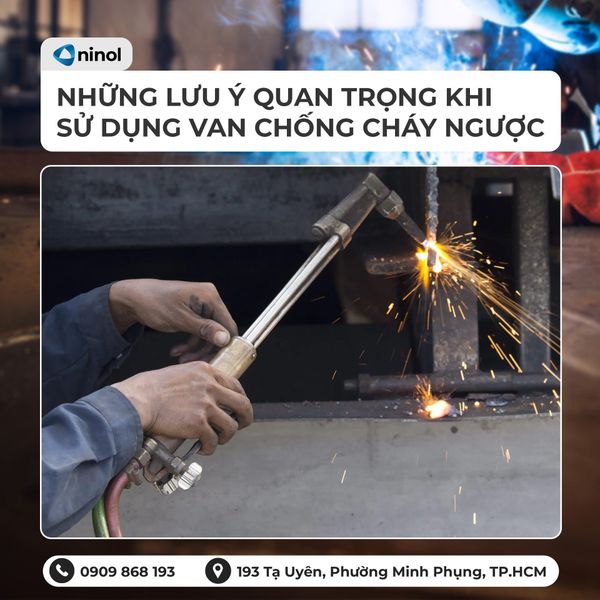

6. Những Lưu Ý Quan Trọng Khi Sử Dụng Van Chống Cháy Ngược

• Phân biệt đúng màu sắc & chiều khí:
  • Màu xanh: Chỉ dùng cho đường khí Oxygen.
  • Màu đỏ: Chỉ dùng cho đường khí Gas / LPG / Acetylen (ren ngược đặc trưng).
• Kiểm tra định kỳ: Dù có độ bền cao, van chống cháy ngược cũng cần được kiểm tra lưu lượng định kỳ. Nếu màng dập lửa bị bám bụi dơ dẫn đến sụt áp nhiều, nên thay mới để đảm bảo tốc độ cắt.
• Không tự ý tháo rời: Van được niêm phong kỹ thuật chính xác. Việc tự ý tháo mở có thể làm hỏng lò xo 1 chiều hoặc màng dập lửa, mất tính năng bảo vệ.

Trang bị van chống cháy ngược không chỉ là tuân thủ quy định an toàn lao động mà còn là hành động thiết thực nhất để bảo vệ bản thân. Với nguyên lý hoạt động thông minh gồm 3 lớp bảo vệ , đây là sản phẩm không thể thiếu trong bất kỳ hệ thống hàn cắt gió đá nào.
